ХЛОПКОУБОРОЧНАЯ МАШИНА , собирает хлопок-сырец из раскрытых коробочек хлопчатника. Осн. узлы: рама, уборочный аппарат, раздаточный редуктор, пневматич. система транспортирования хлопка-сырца с вентиляторами и воздуховодами, водяная система обмыва шпинделей, гидросистема и механизм привода. По типу агрегатирования с энергетич. средством различают X. м. навесные и самоходные, по типу уборочных аппаратов — вертикально-шпиндельные, горизонтально-шпиндельные, 2- и 4-рядные. В СССР выпускаются навесные X. м. 2- и 4-рядные для работы в междурядьях 60 и 90 см. 4-рядная X. м. марки 14ХВ-2.4А для междурядий 60 см имеет 2 блока 2-рядных уборочных аппаратов. Каждый блок включает по 8 шпиндельных барабанов (по 2 левых и 2 правых на рядок хлопчатника), расположенных в ряд по направлению движения машины. В работе X. м. барабаны обкатывают кусты хлопчатника, а шпиндели наматывают хлопок-сырец на себя. В зоне съёма [съема] шпиндели получают обратное вращение, хлопок-сырец щёточными [щеточными] съёмниками [съемниками] снимается со шпинделей и воздушным потоком, создаваемым вентиляторами, по воздуховодам пневматич. системы транспортируется в бункер. При наполнении бункера X. м. подъезжает к транспортному средству для бестарной перевозки (обычно это транспортные тележки с надставными бортами из металлич. сетки) и при помощи гидравлики выгружает хлопок-сырец из бункера. В СССР выпускают также 2-рядные X. м. (ХВА-1,2 и ХВБ-1,8) для поярусного сбора семенного хлопка-сырца.

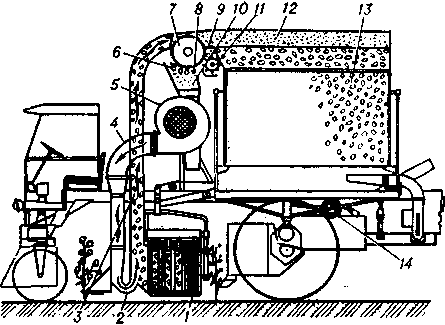

Технологнческая схема работы хлопкоуборочной машины для тонковолокнистого хлопка ХВН-1.2А: 1 — уборочный аппарат; 2 — приёмная [приемная] камера; 3 — нагнетательный воздуховод; 4 — транспортный воздуховод; 5 — вентилятор; 6 — поджимной щиток чистителя; 7 — пильный барабан чистителя; ,5 — отбойники; 9 — разделительный щиток; 10 — соровод: 11 —щёточный [—щеточный] съёмник [съемник] чистителя; 12 — сепаратор сора; 13 — бункер; 14 — брандспойт с шлангом системы обмыва шпинделей. Приёмная [Приемная] камера уборочного аппарата, система пневматич. транспорта и бункер разделены у них перегородками, что обеспечивает раздельный сбор хлопка-сырца с верх. и ниж. ярусов кустов хлопчатника и транспортирование его в бункер. Для уборки хлопка-сырца тонковолокнистых сортов хлопчатника выпускают 2-рядные X. м. марки ХВН-1,2А с малогабаритным чистителем; хлопок-сырец транспортируется нагнетательным потоком, минуя вентиляторы. Нагнетат. система пневмотранспорта и чиститель снижают дроблёность [дробленость] семян до 1% и засорённость [засоренность] хлопка-сырца до 7%. 2-рядная X. м. марки ХНП-1,8 для работы на посевах с междурядьями 90 см оборудована пневматич. подборщиком. Бункер разделён [разделен] на 2 секции; в секцию подбора поступает хлопок-сырец, подобранный с земли пневматич. подборщиком и прошедший через чиститель, в осн. секцию — собранный с кустов. X. м. обслуживается механиком-водителем. За рубежом выпускают в осн. 2-рядные самоходные горизонтально-шпиндельные X. м. Они имеют по одному шпиндельному барабану на рядок; барабаны расположены фронтально со смещением заднего относительно переднего по ходу движения машины.
