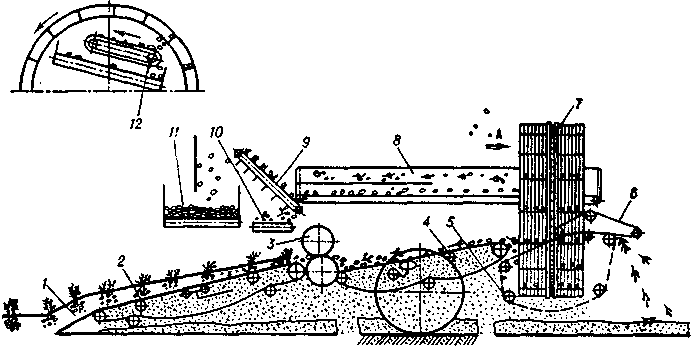

Технологическая схема картофелеуборочного комбайна ККУ-2А:1 — лемехи; 2 — основной элеватор; 3 — баллоны-комкодавители; 4 — второй элеватор; 5 — редкопрутковый транспортёр; [транспортер;] 6" — прижимной транспортёр; [транспортер;] 7 — подъёмный [подъемный] транспортёр; [транспортер;] 8 —переборочный стол; 9 — загрузочный транспортёр; [транспортер;] 10 — транспортёр [транспортер] примесей;11 — бункер-накопитель; 12 —горка раската

Работает К. к. самостоятельно или в комплексе с ботво-уборочной машиной, обеспечивающей предварительное удаление и сбор растит, масс в бункер. К. к. (полунавесные и самоходные) обеспечивают уборку картофеля при ширине междурядий 60 и 70 см и имеют ширину захвата от 1 до 4 рядков. В СССР выпускаются полунавесной 2-рядный элеваторный К. к. марки ККУ-2А и его модификации, предназначенные для уборки картофеля, возделываемого на торфяно-болотистых почвах (ККУ-2А-3) и на грядах (ККУ-2А-4), а также самоходный 4-рядный KCK-4-1 — комбайн-погрузчик. К. к. марки ККУ-2А имеет активные (вибрационные) лемехи, к-рые в комплекте с надставками обеспечивают подкапывание рядков картофеля при прямом комбайнировании, а в комплекте с боковинами — подбор валков при двухфазном способе уборки. Подкопанный лемехом пласт поступает на осн. элеватор, к-рый имеет принудительное встряхивание при регулируемой амплитуде.

В дальнейшем ворох проходит между баллонами комкодавителями, через второй элеватор, ботвоудаляющее устройство, состоящее из редкопруткового и прижимного транспортёров [транспортеров], а также через подъёмный [подъемный] барабан для подачи массы (клубни, примеси) на переборочный стол, горку раската, загрузочный транспортёр [транспортер], бункер-накопитель и транспортёр [транспортер] примесей. Основу элеваторов составляют прорезиненные ремни. Агре-гатируется ККУ-2А с колёсными [колесными] тракторами МТЗ-80/82 и гусеничными ДТ-75М, Т-74, оснащёнными [оснащенными] ходоуменьшителями. Ширина захвата этого К. к. 1.4 м, рабочая скорость 1,8—4 км/ч, производительность до 0,45 га/ч. Обслуживают К. к. комбайнер и 3—5 рабочих-переборщиков. Самоходный К. к. марки КСК-4-1 оснащён [оснащен] двигателем мощн. 110 кВт и гидростатическим приводом ходовой части. Его технологический процесс отличается от других К. к., т. к. в его конструкции нет переборочного стола и бункера-накопителя.

За рубежом К. к. комплектуются: катками, копирующими и обжимающими гребни до подкапывания; секционными лемехами; подрезающими вертикальными дисками, работающими совместно с лемехами; роторами, установленными над лемехами и предназначенными для распределения массы по элеватору. Нек-рые 2-рядные самоходные К. к. имеют гидропривод ходовой части, что обеспечивает бесступенчатую регулировку скорости (0—25 км/ч); выкапывающее устройство, расположенное перед передними колёсами [колесами], что исключает уплотнение почвы и облегчает работу сепарирующих узлов. К. к. могут оснащаться бункерами-накопителями клубней вместимостью до 2,5 т.
