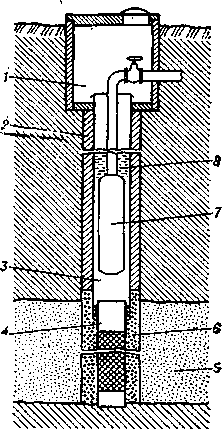

Трубчатый колодец (скважина): 1 — смотровой колодец; 2 — затрубная цементация; 3 — эксплуатационная колонна; 4 — фильтровая колонна; 5 — водоносный горизонт; 6 — гравийная обсыпка; 7 — погружной насос; 8 — уровень воды

Трубчатые водозаборные К.(скважины) сооружают для использования глубоких водообильных водоносных горизонтов большой мощности.

К. имеют среднюю глуб. ок. 100 (иногда 1200) м,диам. от 100 до 400 мм.

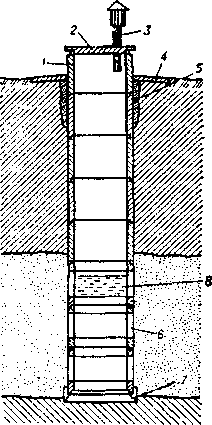

Шахтный колодец с железобетонными кольцами: 1 — железобетонные кольца; 2 — крышка; 3 — вентиляционная труба; 4 — отмостка; 5 — изоляция глиняная или цементная (от проникновения загрязнений); 6 — кольца из пористого бетона; 7 — нож (кольцо из листовой стали); 8 — уровень воды

Бурят К. спец. станками,чаще применяют роторное бурение с прямой промывкой глинистым р-ром.Стенки закрепляют обсадными (обычно стальными) трубами. В конструкции используют неск.колонн,располагаемых телескопически. Для защиты эксплуатац. водоносного горизонта от загрязнений и изоляции неиспользуемых водоносных горизонтов выполняют затрубное цементирование. В рыхлых водоносных породах устраивают фильтр. Наиб. долговечностью и эффективностью обладают гравийно-обсыпные фильтры, установленные на всю мощность водоносного горизонта. Шахтные водозаборные К. (диам. 0,8—1,5 м, обычно глуб. 10—40, иногда 100—300 м) устраивают для забора воды из безнапорных малодебитных неглубокозалегающих водоносных пластов. Применяют для водоснабжения небольших посёлков [поселков], животноводч. ферм, полевых станов и пастбищ, располагая эти колодцы в местах, где грунтовые воды пригодны для питья без спец. очистки. Сооружают спец. машинами или вручную, стенки шахты закрепляют деревянным срубом, железобетонными кольцами и т. п.
