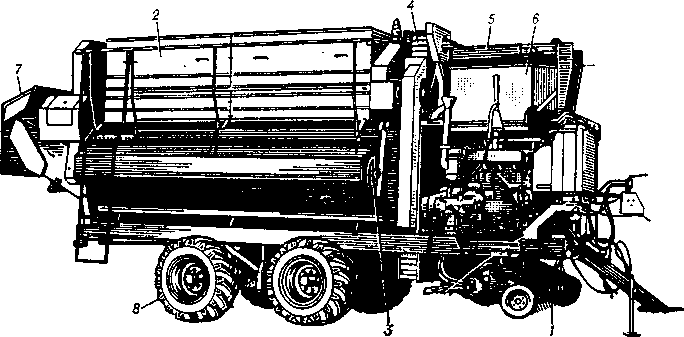

Комбайн для уборки зелёного [зеленого] горошка ВНБЦ: 1 — подборщик валка; 2 — молотильная камера; 3 — наклонный транспортёр; [транспортер;] 4 — ковшовый элеватор; 5 — сепаратор бобов; 6 —бункер зерна; 7 — транспортёр [транспортер] для обмолоченной массы; 8 — ходовые колёса

[колеса]

Валок зелёного [зеленого] горошка поднимается подборщиком с земли и подающим транспортёром [транспортером] направляется в молотильную камеру, в к-рой под действием лопастей внутр. барабана и бил наружного барабана бобы раскрываются с выделением зёрен [зерен]. Зерно, мелкие части бобов, листья стеблей, необмолоченные бобы через отверстия сетки наружного барабана попадают на 2 наклонных транспортёра [транспортера], расположенных по всей длине молотильной камеры (1-я очистка). Зерно, бобы, части стеблей, не имеющие сцепления с полотном, скатываются на гл. транспортёр [транспортер] зерна, остальная масса выносится транспортёрами [транспортерами] в поле. Гл. транспортёром [транспортером] масса подаётся [подается] в ковшовый элеватор; при этом она проходит через струю воздушного потока, к-рым отделяются легковесные примеси (2-я очистка). После 2-й очистки ворох состоит из зерна и бобов с зёрнами [зернами]. Зерно, пройдя через щели транспортёра [транспортера], поступает в бункер, а бобы подаются в молотильную камеру для повторного обмолота. Обмолоченная зелёная [зеленая] масса из молотильной камеры транспортёром [транспортером] выносится в поле. Наиб. эффективность процесса выделения зерна достигается при горизонтальном положении молотильной камеры, к-рое обеспечивается автоматич. системой. Производительность К. д. у. з. г. марки ВНБЦ до 0,40 га/ч, обслуживает его тракторист.
