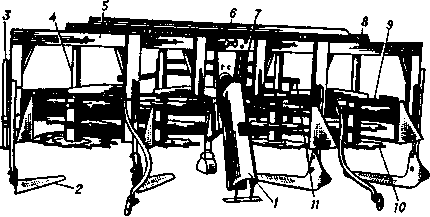

Корчеватель-валкоукладчик КВ-3,6А:1и 6 - ограждения; 2 - рыхлитель; 3 - стойка; 4 - подаватель; 5 - рама; 7 - цепная передача привода подавателей; 8 - редуктор; 9 - колосник; 10 - направляющие колосника; 11 - формовщик

Различают: К.-валкоукладчики, к-рые собирают стебли в непрерывный валок или в небольшие копны, и К.-измельчители, к-рые измельчают стебли и разбрасывают их по полю или грузят в транспортное средство.

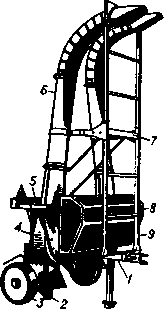

Корчеватель-измельчитель КИ-1,2: 1 - прицепное устройство; 2 - рыхлитель; 3 - опорное колесо; 4 - измельчитель с кожухом; 5 - рама; 6 - загрузчик; 7 - балка; 8 - ограждение; 9 - стойка

Осн. узлы К.-измельчителя: рама, навесное устройство, механизмы подъёма [подъема] и регулирования глубины хода рабочих органов, редуктор, рыхлители, подаватели, колосники, карданный вал, измельчители, опорные колёса [колеса], кустонаправители, загрузочное устройство, ограждения и кронштейн с дополнит, грузами. При движении К. почва рыхлится в корневой части, стебли хлопчатника смещаются к подавателям, выкорчёвываются [выкорчевываются] и по колосникам направляются в зону копнения или в измельчители. В СССР разработаны навесные 4-ряд-ные К.-валкоукладчики марок КВ-4А и КВ-3.6А и 2-, 4-рядные К-измельчители марок КИ-1,2, КИ-1,8 и КИВ-4 для работы в междурядьях 60 и 90 см. Агрегатируют с тракторами класса 0,9 и 1,4. Обслуживает К. тракторист.
