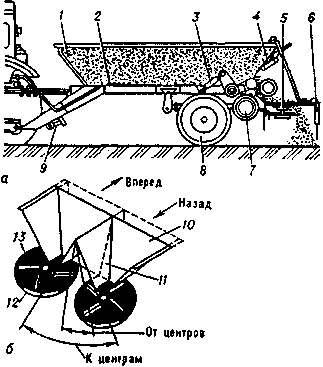

Машина для внесения минеральных удобрений и извести 1-РМГ-4Б: а — технологическая схема; 6 — схема тукоделителя; 1 — кузов; 2 — транспортёр; [транспортер;] 3 — гидроцилиндр; 4 — дозирующее устройство; 5 и 12 — рассеивающие диски; 6 — ветрозащитное устройство; 7 — пневматический прижимной ролик; 8 — ходовое колесо; 9 — опора прицепа; 10 — тукоделитель; 11 — шарнирная внутренняя стенка; 13 — лопатка

Осн. узлы — транспортёр [транспортер], дозирующее устройство, тукоделители, диски с лопатками, ходовая система и привод. Загруженные в кузов машины удобрения подаются транспортёром [транспортером] через дозирующее устройство к тукоделителю, по лоткам к-рого попадают на вращающиеся в противоположных направлениях диски и разбрасываются (рассеиваются) по полю. Грузоподъёмность [Грузоподъемность] машины 4 т; шир. захвата 6 — 14 м (в зависимости от вида удобрений). Доза внесения удобрений 100 — 6000 кг/га; производительность 6 — 14 га/ч. При работе с пылевидными удобрениями применяют полуприцеп-цистерну марки РУП-8 (АРУП-8), агрегатируемую с трактором класса 3,0 (автотягачом). Воздух, проходящий через аэроднище (пористую перегородку) цистерны, аэрирует удобрение и сообщает ему текучесть. По наклонному лотку удобрение стекает к разгрузочному патрубку и поступает в распыливающее устройство, воздух к к-рому подаётся [подается] через пропускной клапан, отрегулиров. на давление 0,08 МПа. Производительность 42 т/ч. Для внутрипочв. внесения твёрдых [твердых] минер, удобрений в осн. применяют машины МКП-4 и ГУН-4, агрегатируемые с тракторами классов 1,4 — 5,0. Они состоят из бункера, туковысевающего устройства, тукопроводов и культиватора. Привод тукораспределит. устройства — в осн. от ходового колеса. Доза внесения удобрений 100 — 1000 кг/га; производительность 4 — 8 га/ч. Для внесения твёрдых [твердых] минер, удобрений в колх. и совх. садах, на мелкоконтурных участках и на склонах крутизной до 20º применяют тракторные навесные машины (напр., МВУ-0,5), агрегатируемые с тракторами классов 0,6 — 1,4. Рабочая скорость до 12 км/ч, шир. захвата до 14 м.

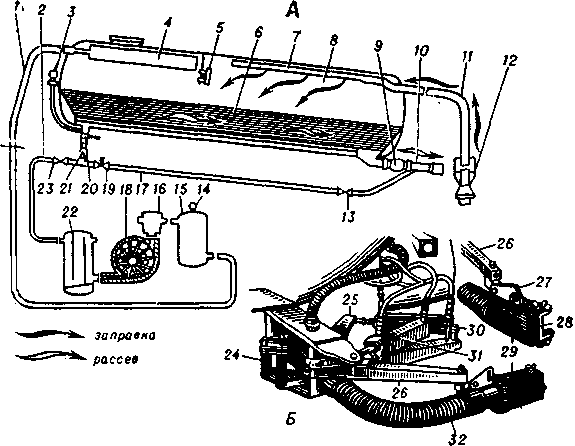

Машина для внесения пылевидных удобрений РУП-8: А - технологическая схема; Б - запорно-распыливающее устройство: 1,2,11 к 32 - рукава; 3 - мановакуумметр; 4,15,16 - фильтры; 5 - сигнализатор; 6 - аэроднище; 7 - загрузочная труба; 8 - цистерна: 9 - запорное устройство; 10 - высевающее устройство; 12 - заборное сопло; 13,19,20,23 - клапаны; 14 - вакуумметр; 17 - воздухопровод; 18 - компрессор; 21 - кран; 22 - влагомаслоотделитель; 24 - ролик; 25 - рычажный механизм; 26 - рычаг; 27 - косынка; 28 - дозирующая заслонка; 29 - наконечник; 30,31 - пневмоцилнндры

Для внесения твёрдых [твердых] органических удобрений (навоза, компостов, торфа) применяют прицеп (напр., ПРТ-16), оснащённый [оснащенный] кузовом, питающим устройством и разбрасывающим барабаном. Кузов состоит из 2 секций: основной, образованной боковыми бортами и днищем, и самосвальной, поворачиваемой при помощи механизма опрокидывания. Технол. процесс: вначале удобрения подаются транспортёром [транспортером] только из осн. секции, затем — из самосвальной, к-рая опорожняется по мере её [ее] подъёма [подъема], и с помощью барабана разбрасываются в радиусе 5 — 6 м. Агрегатируется ПРТ-16 с трактором класса 5,0. Доза внесения удобрений 20 — 60 т/га. Производительность 6 — 7 га/ч.

Технол. схема и устройство рабочих органов машин, агрегатнруемых с автомобилями, те же, что и машин, работающих с тракторами. Гидроцилиндр прижимного ролика и гидромотор дисков приводятся в действие от гидросистемы автомобиля (самосвала), включаются они водителем из кабины. Грузоподъёмность [Грузоподъемность] кузова пропорциональна грузоподъёмности [грузоподъемности] автомобиля.

Самоходные машины отличаются высокой проходимостью и в осн. оборудуются широкопрофильными шинами с низким удельным давлением (до 100 КПа), что позволяет вносить удобрения в условиях переувлажн. почв (ранней весной и поздней осенью) и способствует снижению повреждаемости с.-х. р-ний при их подкормке.

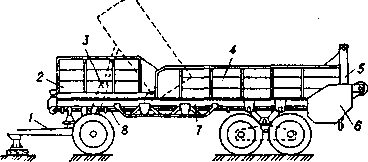

Разбрасыватель органических удобрений ПРТ-16: 1 - подкатная тележка; 2 - самосвальная секция; 3 - механизм опрокидывания; 4 - основная секция; 5 - разбрасыватель; 6 - механизм передач; 7 - рама; 8 - трансмиссия

Для поверхностного и внутрипочв. внесения жидких минеральных удобрений (р-ров или суспензий) применяют машины (ПЖУ-2,5, ПЖУ-5 и ПЖУ-9), агрегатируемые с тракторами классов 1,4 — 5,0. Осн. узлы — ёмкость [емкость] с мешалкой, насосная установка, всасывающая и нагнетательная коммуникации, регулятор расхода жидкости, распределитель, штанга или культиватор.

Технол. процесс: насос засасывает из ёмкости [емкости] жидкость и подаёт [подает] её [ее] через нагнетат. фильтр к распылителям штанги (культиватора). Заправка осуществляется с помощью рукава, подсоединяемого к заправщику или складской ёмкости [емкости]. Вместимость баков 630, 2000 и 3200 л. Производительность при внутрипочв. внесении удобрений 2 — 6 га/ч, при поверхностном 8 — 22 га/ч.

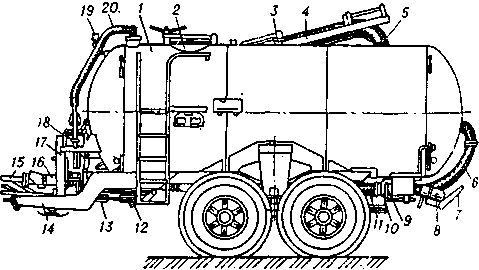

Жижеразбрасыватель РЖТ-8: 1 - цистерна; 2 - люк; 3 - предохранительный клапан; 4 - заборная штанга; 5,б и11 - рукава; 7 - распределительный щиток; 8 - насадок: 9 - заслонка; 10 - рычажный механизм; 12 - центробежный насос; 13 и 17 - клиноременная передача; 14 - дышло; 15 - карданный вал; 16 - контрпривод; 18 - вакуум-насос; 19 - вакуумметр; 20 - трубопровод

Для внесения жидких органических удобрений в осн. применяют жижеразбрасыватель РЖТ-8, агрегатируемый с трактором класса 3,0. Это цистерна-полуприцеп с самозагружающимся вакуумным устройством, заборной штангой, напорно-перекачивающим и распределит, устройствами.

Заправка осуществляется за счёт [счет] вакуума в цистерне (0,035 — 0,055 МПа). Технол. процесс тот же, что и у машин для внесения жидких минер, удобрений, но подачу жидкости на поверхность почвы регулируют сменными насадками (диам, 5, 8, 100 и 130 мм), а шир. захвата — щитком-отражателем. Вместимость цистерны 8000 л. Доза внесения удобрений 10 — 40т/га; производительность 8 — 10 га/ч.
