ОПРЫСКИВАТЕЛЬ
, машина или аппарат для обработки с.-х.
р-ний жидкими пестицидами (в виде р-ров,
суспензий или эмульсий). По типу распиливающих устройств различают гидравлич.
(гидропульты)
,
пневматич. и ротационные О.; по способу транспортировки — переносные,
конные,
тракторные (навесные,
монтируемые и прицепные),
автомобильные,
самоходные и авиационные; по расходу рабочей жидкости — обычные,
малообъёмные [малообъемные] и ультра малообъёмные [малообъемные].
В гидравлич. О. жидкий пестицид подаётся [подается] под давлением в распиливающие наконечники,
в к-рых он дробятся на капли и выбрасывается на обрабатываемый объект.
В пневматич. распыливателях жидкость дробится под действием воздушного потока,
создаваемого вентилятором. Ротационные распиливающие органы — вращающиеся диски или сетчатые барабаны; стекающая с них жидкость дробится на капли.
В нек-рых О. могут одновременно применяться 2 распыливающих устройства,
напр,
ротационные и пневматич.,
что позволяет достигнуть более тонкого распыления жидкости и сократить ее расход.
О.
состоит из резервуара,насоса для создания необходимого давления,
вентилятора (у вентиляторного О.),
распиливающих устройств,
системы коммуникации,
регулятора давления.
|

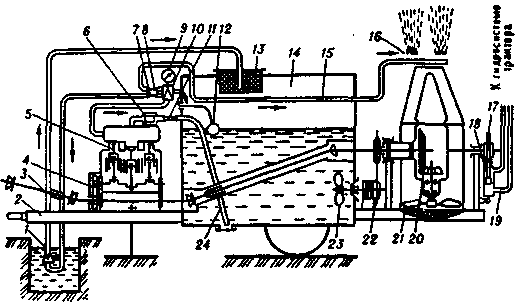

 | Технологическая схема вентиляторного опрыскивателя: 1 эжектор; 2 — рама; 3 — карданный вал; 4 — редуктор; 5— поршневой насос; 6— фильтр; 7 — вентиль эжектора; 8 — вентиль нагнетательной магистрали; 9 — манометр; 10 — коробка редукционного и предохранительного клапанов; 11— кран всасывающей магистрали; 12— уровнемер;13 — горловина с фильтром; 14 — резервуар; /5 — нагнетательная магистраль; 16 — распиливающее устройство; 17 — поворачивающий механизм; 18 — гидроцилиндр; 19 — гидросистема; 20 —редуктор; 21 — вентилятор; 22 — цепная передача; 23 — мешалка; 24 — всасывающая магистраль |
Давление в ёмкости [емкости] контролируется манометром,безопасность работы обеспечивается предохранит,
клапаном. Расход жидкости регулируют изменением давления,
установкой необходимого кол-ва распылителей и выбором соотв. скорости передвижения.
Распиливающие рабочие органы монтируют также на почвообрабатывающих,
посевных,
дождевальных и др. машинах. При ультрамалообъёмном [ультрамалообъемном] опрыскивании расход жидкости составляет для полевных культур 1—5 и для многолетних насаждений 5—25 л/га,
а при малообъёмном [малообъемном] — соответственно 10—200 и 100—500 л/га. Ёмкости [Емкости] ультра- и малообъёмных [малообъемных] О.
изготовляются из полиэтилена,
стеклопластика или нержавеющей стали с гидравлич. мешалкой; при этом применяется многоступенчатая очистка рабочей жидкости и настройка на режим работы проводится в осн.
методом закрытой струи. Такие О. комплектуются вентиляторами или штангами,
оснащёнными [оснащенными] дефлекторами,
щелевыми и вихревыми распылителями или вентиляторно-дисковыми распиливающими головками.
Штанги имеют устройства для их регулировки по высоте и стабилизации относительно обрабатывающей поверхности.
Для предотвращения потерь пестицидов при остановках и на поворотах распылители снабжены отсечными устройствами. |
