ОПЫЛИВАТЕЛЬ
,
машина или аппарат для опыливания с.-х. культур порошкообразными пестицидами.
В зависимости от условий работы используют тракторные навесные или ранцевые ручные О.
Тракторный О. состоит из бункера,
рамы,
вентилятора,
привода и распиливающих устройств. Под выходным отверстием бункера расположена смесит,
камера. Для устранения сводообразования в бункере установлена мешалка,
а для обеспечения равномерности подачи препарата — протирочная катушка.
Распиливающее устройство — садово-полевое или виноградниковое.
Садово-полевое устройство имеет щелевой наконечник для опыливания боковым дутьём; [дутьем;] направление потока изменяется при помощи гидроцилиндра.
|

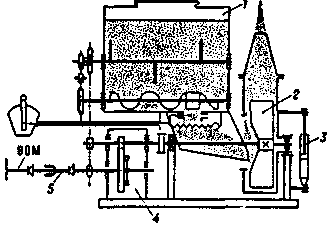

 | Схема тракторного универсального опылимтеля:1 — бункерс мешалкой и питателем; 2 — вентилятор; 3 — гидроцилиндр для изменения угла наклона распиливающего наконечника; 4 — редуктор; 5 — карданная передача |
Виноградниковое устройство имеет внизу 2 щелевых наконечника,
вверху — 2 отверстия с регулируемыми лопатками. Наконечники ложечные,
секирообразные,
трапециевидные и комбинированные (для опыливания с увлажнением) Направление потока регулируется углом установки лопаток и подбором наконечника.
Ширина захвата при обработке садов 1—2 ряда,
виноградников 3—4 ряда,
полевых культур до 100 м. Производительность 5—80 га/ч. Ранцевыми ручными О.
обрабатывают насаждения на небольших и труднодоступных участках.
Осн. узлы — бункер с питателем,
вентилятор с приводной рукояткой (или мех),
труба с распиливающим наконечником и заплечные ремни. Производительность 0,1 га/ч или до 30 деревьев за 1 ч.
У всех О. общая схема действия: порошок из бункера подаётся [подается] питателем в смесит,
камеру,
затем воздушным потоком вентилятора выбрасывается через распиливающее устройство на р-ния. |
