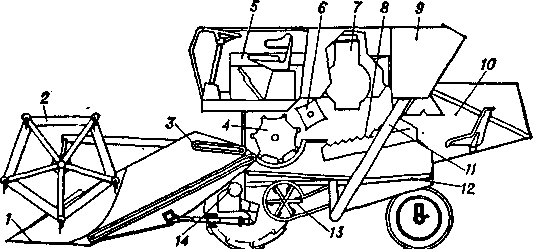

 | Схема селекционного комбайна: 1 — режущий аппарат; 2 — мотовило; 3 — ленточный транспортёр [транспортер] зерностебельной массы; 4 — молотильный барабан; 5 — пост управления; 6 — отбойный битер; 7 — двигатель; 8 — платформенный соломотряс; 9 — ленточный транспортёр [транспортер] продуктов обмолота; 10 — решето очистки; 11 — приёмный [приемный] лоток для зерна; 12 — управляемые колёса; [колеса;] 13 — вентилятор очистки; 14 — муфта включения; 15 — привод ходовых колёс [колес]. |
Состоит из жатки с мотовилом,
молотилки,
соломотряса и воздушно-решётной [воздушно-решетной] очистки. Выпускается в двух модификациях: селекц.
комбайн,
оснащённый [оснащенный] жаткой с шир. захвата 125 или 150 см,
соответствующей ширине опытной делянки,
и селекционно-семеноводч. комбайн,
оснащённый [оснащенный] 2 сменными жатками с шир. захвата 125 или 180 см; мощн.
двигателя обоих комбайнов 30 — 40 л. с. По окончании уборки урожая с очередной делянки С.-с.
к. полностью самоочищается; устройство его узлов и деталей исключает возможность засорения одного сорта семенами другого.
|
