ТЕПЛОХОЛОДИЛЬНАЯ УСТАНОВКА
,
энергосберегающее устройство для одноврем. охлаждения продукта и произ-ва тепловой энергии.
Принцип действия Т. у. основан на использовании обратного термодинамич.
холодильного цикла. В с.-х. произ-ве распространены паракомпресснонные Т.
у. с электроприводом,
применяемые на молочных фермах для охлаждения молока и одноврем.
нагрева воды. Осн. элементы Т. у.— компрессор,
конденсатор,
испаритель,
приёмник [приемник] низкопотенц. тепловой энергии и передатчик тепловой энергии.
В зависимости от конструктивного исполнения приёмник [приемник] низкопотенц.
энергии и испаритель могут быть выполнены в виде одного элемента,
так же,
как конденсатор и передатчик тепловой энергии. Т. у. работает при наличии рабочего тела,
или хладагента (напр.,
фреона,
аммиака). Свежевыдоенное молоко (темп-ра 30—35 °С) поступает в резервуар-охладитель,
в к-ром охлаждается до темп-ры 4—5 °С ледяной водой,
подающейся от Т. у. циркуляционным насосом.
|

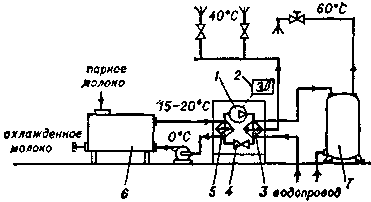

 | Теплохолодильная установка для молочных ферм: 1 — компрессор; 2 — электродвигатель; 3 — конденсатор; 4 — дроссельное устройство; 5 — испаритель; 6 — приёмник [приемник] низкопотенциальной тепловой энергии; 7 — передатчик тепловой энергии. |
При этом вода нагревается до темп-ры 15—18 °С,
после чего возвращается в испаритель Т. у.,
где вновь охлаждается хладагентом до 0°С. Тепло,
отобранное от молока,
передаётся [передается] фреону,
циркулирующему в контуре Т. у. Фреон испаряется и сжимается в компрессоре до более высокого давления.
Одновременно с повышением давления возрастает темп-ра хладагента (до 110 °С и более),
к-рый из компрессора поступает в конденсатор,
где отдаёт [отдает] тепло воде,
нагреваемой до темп-ры 40—60 °С. Хладагент при этом охлаждается до темп-ры конденсации (при постоянном давлении),
затем поступает в дроссельное устройство,
после чего давление резко уменьшается,
хладагент переходит из газообразного состояния в жидкое. Кроме одновремен.
охлаждения молока и нагрева воды на фермах кр. рог. скота,
Т. у. могут применяться при сушке с.-х. продукции,
в системах микроклимата животноводч. помещений и овощехранилищ.
Используемая в СССР Т. у. ТХУ-14 предназначена для комплексного тепло-и хладоснабжения молочных ферм с поголовьем 200 коров.
Теплопроизводительность её [ее] 21,5 кВт,
хладопроизводительность 16,86 кВт,
потребляемая мощность 7,2 кВт,
в т. ч. компрессора — 6,0 кВт. Расход энергии на охлаждение 1000 л молока и одновременный нагрев 0,9 м3 воды — 15,5 кВт-ч; хладагент — R 22.
Габариты (м) — 1,8 X 0,57 X 1,48. Ср. масса сухой установки 550 кг.
• Холодильные машины. Справочник,
М.,
1982. |
