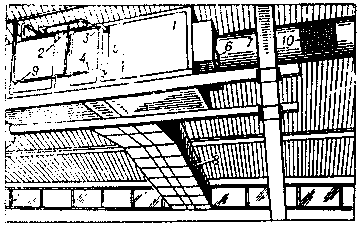

Отопительно-вентиляционная система в помещениях животноводческих комплексов по производству говядины и свинины: 1 — отопительно-вентиляционный агрегат; 2— модулирующий клапан; 3 — подающий трубопровод; 4 — обратный трубопровод; 5 — регулирующий воздушный клапан; 6 — датчик защиты от замораживания; 7 — приточный воздуховод; 8 — воздуховод для забора наружного воздуха; 9 — задвижка на летний вентилятор; 10 — жалюзийная регулируемая решётка [решетка] для распределения приточного воздуха.

Естеств. П. подразделяется на жалюзийно-фонарную, горизонтальную с заполнителем и трубную, состоящую из приточных вентиляц. каналов, но к-рым в помещение поступает воздух, и вытяжных труб, через к-рые он удаляется. Механич. В. не зависит от состояния наружного воздуха. При механич. В. воздух перемещается по сети воздуховодов или по др. элементам системы с помощью центробежных и осевых вентиляторов, приводимых в действие электродвигателями. Механич. В. может работать только на вытяжку, на приток или быть смешанной (приточно-вытяжной). В холодный и переходный периоды года применяют централизов. приточные системы В., совмещённые [совмещенные] с отоплением, подачей воздуха в верх. зону и вытяжкой загрязненного воздуха из ниж. зоны осевыми вентиляторами или естеств. вытяжкой воздуха из верх. зоны помещения; в тёплый [теплый] период — децентрализов. приточные и вытяжные системы на базе осевых крышных вентиляторов.

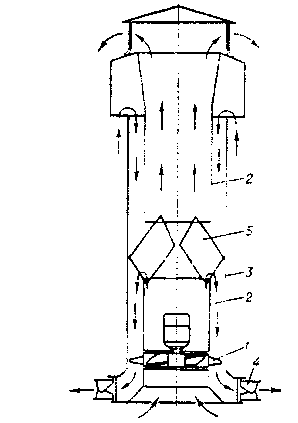

Схема приточно-вытяжной установки: 1 — вентилятор с двумя рядами лопаток; 2 — внутренний воздуховод; 3 — наружный воздуховод; 4 — сопло; — смесительные заслонки.

Для В. используют также децентрализов. приточно-вытяжные установки (ПВУ-4, ПВУ-6, ПВУ-9) воздухопроизводительностью соответственно 4000, 6000 и 9000 м³/ч, где приток и удаление воздуха совмещены в одном агрегате. Тип, конструкцию вентиляц. устройства и схему В. для животноводч. помещений выбирают в зависимости от вида постройки, климатич. особенностей р-на, способа содержания, условий размещения ж-ных и др. факторов. В большинстве типов животноводч. помещений применяют смешанную приточно-вытяжную систему В. В коровниках с привязным содержанием молочных коров, профилакториях, родильных отделениях, телятниках, помещениях для ягнения овцематок и свинарниках в холодное время года подогретый наружный воздух подаётся [подается] из верхней зоны центробежными вентиляторами (через систему воздуховодов), из нижней — осевыми вентиляторами. В тёплый [теплый] период механич. В. осуществляется через приточные каналы, оконные фрамуги и открытые двери. Удаление воздуха из верх. зоны помещения естественное — через вытяжные вентиляц. шахты с дефлекторами или осевыми вентиляторами. При содержании ж-ных на щелевых полах предусматривают удаление загрязненённого [загрязнененного] воздуха из навозных траншей механич. В. Для В. применяют: вентиляторы центробежные (Ц4-70, № 2,5-10; Ц9-57, № 6—8), используемые в осн. для приточных систем; вентиляторы осевые (типа МЦ, 06-320, ВО, ЦЗ-04, общего назначения, стационарные, низкого давления), применяемые в осн. в установках вытяжной В.; вентиляторы крышные центро6ежные (КЦЗ-90, КЦ4-84в, низкого давления, вытяжные). Для создания необходимых температурно-влажностных условий в скотоводч., свиноводч. и птицеводч. помешениях с системами воздушного обогрева при помощи отопительно-вентиляц. агрегатов с водяными (паровыми) калориферами применяют стационарные комплекты вентиляц. оборудования типа “Климат”. Комплект состоит из приточных центробежных вентиляторов Ц4-70, вытяжных осевых вентиляторов ВО с автоматич. включателями. Воздухопроизводительность комплекта обусловливается кол-вом вентиляторов, входящих в комплект оборудования “Климат”. Для подогрева воздуха в зимний период под потолком каждой камеры в двух местах устанавливают воздушно-отопит. агрегаты с осевыми вентиляторами и электрокалориферами. Вытяжка из камер естественная, через шахты, оборудованные дроссель-клапанами и дефлекторами. Для поддержания заданной темп-ры в птичниках при помощи плавного изменения воздухообмена в пределах от 5000 до 105000 м³/ч используют стационарный вентиляц. автоматич. регулятор АЛР-9. Состоит из 20 настенных осевых электровентиляторов производительностью 5500 м³/ч и приточных шахт, располагаемых в перекрытии помещения.

В. картофеле- и овощехранилищ зависит от способа хранения продукции и системы воздухораспределения. При хранении продукта россыпью применяют активное вентилирование , когда воздух пропускается через слой продукции снизу вверх. При закромном и беззакромном хранении воздух из распределит. каналов поступает в массу продукции через решетчатый пол закрома, приподнятый над полом хранилища, через напольные решетчатые воздухораздающие короба треугольного сечения и через щели в подпольных распределит. каналах. При хранении продукции в таре (контейнерах) применяют механич. общеобменную В. с искусств. охлаждением воздуха или охлаждением наружным воздухом.

В. теплиц осуществляется естеств. путём [путем] через вентиляц. проёмы [проемы] на кровле и боковых стенках, а также при помощи вытяжных шахт. Эффективность В. зависит от темп-ры воздуха (наружный и в теплице), силы и направления ветра, а также от расстояния между центрами приточных и вытяжных отверстий. Обычно в теплицах применяют приточно-вытяжную В. В блочных теплицах вентиляц. проёмы [проемы] (для притока и удаления воздуха) располагают, как правило, в покрытии вдоль коньков, что даёт [дает] плавное, в осн. небольшое снижение темп-ры воздуха в теплице. В однопролётных [однопролетных] теплицах вентиляц. проёмы [проемы] для притока наружного воздуха располагают в наружных вертик. ограждениях, для удаления воздуха — в покрытии. В отд. случаях предусматривается снятие участков полотнищ у арочных теплиц или подворачивание полотнищ укрытий, а также снятие вертик. рам ограждений. В весенне-летний период применяют сквозное проветривание. В. через проёмы [проемы] в торцевых вертик. ограждениях наиб. эффективна для теплиц, дл. к-рых не более 30—40 м. Проветривание блочно-арочных теплиц осуществляется путём [путем] подъёма [подъема] кровли в каждом пролёте [пролете] по всей его длине. Если естеств. В. не обеспечивает требуемых параметров внутр. воздуха, применяют смешанную В. (с естественным и механическим побуждением).

• Величкин П.А., Старых В.Н., Системы вентиляции помещения в животноводстве на промышленной основе, М., 1974; Шамраев А. Н., Применение активной вентиляции в картофеле- и овощехранилищах, М., 1975; Антонов П. П., Микроклимат на фермах и комплексах, М., 1976; Зоогигиена и ветеринарная санитария в промышленном животноводстве, под ред. Г. К. Волкова, 2 изд., М., 1982; Шишко Г. Г., Потапов В. А., Злобин Л. Л. Отопление и вентиляция теплиц, К., 1984.
