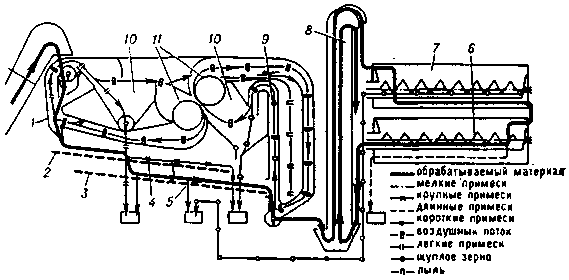

Технологическая схема семяочнстительной машины СМ-4: 1 — перпый аспирацпонный канал; 2 — разделительное решето; 3 — подсевное решето; 4 — колосовое решето; 5 — сортировальное решето; 6 — овсюжный триерный цилиндр; 7 — кукольный триерный цилиндр; 8 — нория; 9 — второй аспнрационный канал; 10 — осадочные камеры аспирацнонной системы; 11 — вентиляторы

По мобильности различают стационарные, передвижные и самопередвижные 3. м. Одни 3. м. можно применять самостоятельно, другие — в составе поточных линий.

По целевому назначению рабочих органов 3. м. делятся на простые, в к-рых зерновая смесь разделяется по одному признаку, и сложные — по неск. признакам. Простые 3. м. могут иметь один из след, рабочих органов: воздушную систему, решётный [решетный], триерный, фрикционный, магнитный, пневмосортировальный, отражательный, фотоэлектронный. Воздушные системы разделяют зерновую смесь по аэродинамич. свойствам частиц в 1 или 2 аспирационных сепарирующих каналах. Решётные [Решетные] рабочие органы разделяют частицы по их толщине, ширине и нек-рым особенностям формы. Напр., колосовые решёта [решета] предназначены для отделения крупных примесей, подсевные — мелких, сортировальные — для разделения на однородные по размерам зёрен [зерен] фракции. Применяют плоские или цилиндрич. решёта [решета] с круглыми отверстиями для разделения зерновой смеси по ширине частиц, с продолговатыми — по толщине, с треугольными и овальными — по особенностям формы частиц. Наиб. распространены решёта [решета] качающиеся и вибрационные, используют также вращающиеся и вращающиеся в сочетании с вибрацией. Для очистки решет служат щётки [щетки], скребки, ударники и упругие шары. Триерные рабочие органы отделяют частицы, отличающиеся длиной (см. Триер ). Фрикционные рабочие органы выделяют из сепарируемого материала частицы, имеющие разл. значения коэф. трения скольжения и трения качения; очищают зерно нек-рых культур от семян сорных р-ний, отделяют щуплые и больные семена, а также семена с повреждённой [поврежденной] поверхностью.

Магнитные рабочие органы отделяют из зерновой смеси семена с шероховатой поверхностью, к-рые обволакиваются железным порошком, после чего извлекаются магнитом. Различие в плотности частиц используется в кач-ве признака разделения на пневматич. сортировальных стелах, а упругость частиц — на стража т. стол ах. Сортирование семян по цвету осуществляется фотоэлектронными рабочими органами по величине коэф. отражения светового потока.

В СССР для предварит, очистки зерна применяют сложные 3. м., напр. стационарные воздушно-решётные [воздушно-решетные] (МПО-50) и самопередвижные воздушно-решётные [воздушно-решетные] машины (ОВС-25), для первичной очистки — стационарные воздушно-решётные [воздушно-решетные] 3. м. (ЗВС-20А и МЗП-50-1) и триерные блоки (ЗАВ-10.90000А и БТ-5), для вторичной очистки — стационарные воздушно-решётные [воздушно-решетные] семяочистнтели (СВУ-5А) и самопередвижные воздушно-решётнотриерные [воздушно-решетнотриерные] машины (СМ-4). Семена трав и льна очищают от шероховатых семян сорняков электромагнитной 3. м. (СМЩ-0,4) и магнитной (СМЦ-0,4). Частицы с разл. плотностью отделяют от семян на пневматич. сортировальных столах ПСС-2,5 и СПС-5. Производительность 3. м. (т/ч) : МПО-50 — 50; ЗД-10.000 — 20; МЗП-50-1 — 50; ОВП-20А — 16; ОВС-25 — 25; ЗВС-20 А — 20; ЗАВ-10.30000 — 10; ЗАВ-10.90000А — 10; БТ-5 — 5; СВУ-5А — 5; СМ-4 — 4; ЭМС-1А — 0.25; СМЩ-0,4 — 0,4; СПС-5 — 5; ПСС-2,5 — 2,5. За рубежом применяют аналогичные 3. м.

• Теленгатор М. А., Уколов В. С., Цециновский В. М., Обработка семян зерновых культур, М., 1972; Карпенко А. Н., Зеленев А. А., Халанскяй В. М., Сельскохозяйственные машины, 3 изд., М., 1976; Обработка и хранение зерна, под ред. А. Е. Юкиша, М., 1985.
