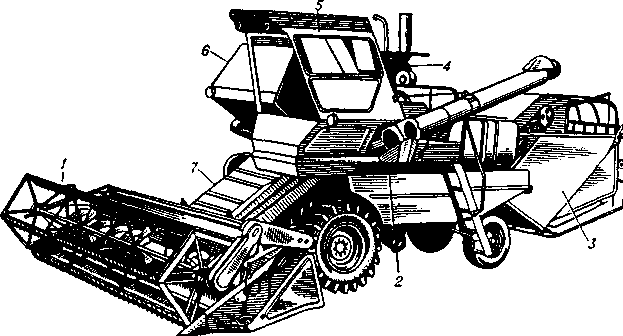

Самоходный зерноуборочный комбайн: 1- жатка; 2 - молотилка: 3 - копнитель: 4 - двигатель; 5 - кабина; 6 - бункер: 7 - наклонная камера

В СССР применяют самоходные 3. к.: однобарабанные СК-5А "Нива" (пропускная способность 5,5 кг/с), "Дон-1200" и "Дон-1500" (пропускная способность 6 и 8 кг/с) и двухбарабанные СКД-5М "Сибиряк", СКД-6 "Енисей", СК 6-П "Колос", СК-6А (пропускная способность от 5-6 до 6-9 кг/с), СК "Ротор" (пропускная способность 10-12 кг/с). Самоходный 3. к. состоит из жатки, молотилки, копнителя или измельчителя соломы, бункера, двигателя, ходовой части, кабины с органами управления. При раздельной уборке на жатке монтируют подборщик или жатку заменяют платформой-подборщиком. Режущий аппарат жатки срезает стебли, а мотовило сбрасывает их на платформу жатки. Шнек подаёт [подает] стебли в наклонную камеру, в к-рой цепной транспортёр [транспортер] переносит их в приёмную [приемную] камеру молотилки. В нек-рых моделях перемещение стеблей в наклонной камере осуществляется с одновременным частичным обмолотом колосьев в молотильно-сепарирующем устройстве, устанавливаемом вместо транспортёра [транспортера]. Приёмный [Приемный] битер равномерно подаёт [подает] стебли в молотильный аппарат. Вращающийся молотильный барабан во взаимодействии с решётчатым [решетчатым] подбарабаньем обмолачивает хлебную массу. Осн. часть вымолоченного зерна и мелкие примеси просыпаются сквозь просветы барабана на грохот. В двухбарабанных 3. к. хлебная масса, выбрасываемая первым барабаном, передаётся [передается] промежуточным битером во второй, в к-ром завершается вымолот зерна и продолжается выделение его на грохот. Пальцы отбойного битера сбрасывают выходящий из барабана соломистый ворох на решётчатый [решетчатый] соломотряс, выделяющий оставшееся зерно и мелкие примеси. Соломонабиватель принимает солому, сходящую с соломотряса, и подаёт [подает] её [ее] в камеру копнителя. При заполнении камеры спец. механизм опускает днище и копна сползает на землю. Грохот подаёт [подает] зерно (с мелкими примесями), просыпавшееся сквозь просветы подбарабанья и соломотряса, на верх. решето 2-решётной [2-решетной] очистки. Вентилятор нагнетает воздух под решёта [решета]. Верх. решето выделяет крупные и лёгкие [легкие] примеси; воздушный поток и колеблющееся решето перемещают примеси к выходу из молотилки. Зерно просыпается на ниж. решето очистки, выделяющее оставшиеся примеси. Очищенное зерно просыпается на скатную доску, а затем шнеком и элеватором подаётся [подается] в зерновой бункер. Необмолоченные колосья с помощью элеватора попадают в молотильный аппарат или в домолачивающее устройство для повторного обмолота.

При раздельной уборке подборщик, установленный на жатке или на платформе-подборщике, поднимает со стерни валок и сбрасывает его на платформу жатки, откуда хлебная масса подаётся [подается] в наклонную камеру. Вместо копнителя на 3. к. может быть установлен измельчитель, к-рый измельчает солому и подаёт [подает] её [ее] 6 прицепную самосвальную тележку.

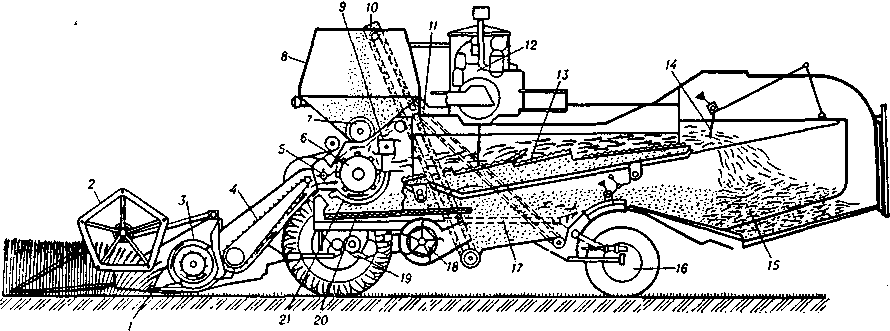

Устройство и технологическая схема зерноуборочного комбайна: 1 - режущий аппарат; 2 - мотовило; 3 - шнековый транспортёр; [транспортер;] 4 - наклонный транспортёр; [транспортер;] 5 - приёмный [приемный] битер; 6 - молотильный барабан; 7 - выгрузной шнек; 8 - бункер; 9 - отбойный битер; 10 - зерновой элеватор; 11 - колосовой элеватор; 12 - двигатель; 13 - соломотряс; 14 - соломонабиватель; 15 - копнитель; 16 - мост управляемых колёс; [колес;] 17 - решётка; [решетка;] 18 - вентилятор очистки; 19 - мост ведущих колёс; [колес;] 20 - грохот; 21 - подбарабанье

В зависимости от убираемой культуры и назначения незерновой части возможны также сбор соломы в тележку и выброс половы на поле, сбор половы в тележку и укладка соломы в валок или разброс её [ее] по полю, разбрасывание по полю измельчённой [измельченной] соломы с половой либо укладка их в валок на стерню.

Шарнирное соединение жатки 3. к. с наклонной камерой и камеры с молотилкой позволяет корпусу жатки копировать рельеф поля в продольном и поперечном направлениях. Мотовило на большинстве 3. к.- универсальное с 5 или б граблинами, пригодными для уборки прямостоящих и полёглых [полеглых] хлебов. В большинстве моделей 3. к. применяется молотильный аппарат бильного типа (состоит из бильного барабана и решётчатого [решетчатого] подбарабанья). Режим обмолота регулируется изменением зазора между барабаном и подбарабаньем и изменением частоты вращения барабана. Труднообмолачиваемые культуры убирают 3. к. со штифтовыми молотильными аппаратами. Для управления 3. к. и регулировки его рабочих органов служит гидравлич. система, при помощи к-рой поднимают и опускают жатку, устанавливают в нужное положение мотовило и изменяют скорость движения 3. к., закрывают копнитель, очищают воздухозаборник двигателя и т. д. Все механизмы управления и контрольные приборы размещены в кабине. Установленный на 3. к. двигатель соединён [соединен] клиноремёнными [клиноременными] передачами с приёмным [приемным] шкивом моста ведущих колёс [колес] и гл. контрприводным валом молотилки. На базе колёсного [колесного] самоходного 3. к. созданы модификации, предназначенные для работы в разл. почвенно-климатич. зонах, на почвах разл. гранулометрич. состава и влажности (полугусеничные и гусеничные), для работы на склонах (крутосклонные), для уборки риса (рисоуборочные комбайны ). Крутосклонные 3. к. оборудованы гидравлич. или электрогидравлич. системой автоматич. выравнивания молотилки. При движении 3. к. поперёк [поперек] склона жатка копирует поверхность поля, а молотилка находится в вертик. положении. При помощи спец. параллелограммного механизма ведущие и управляемые колёса [колеса] крутосклонного 3. к. располагаются вертикально, а их мосты - параллельно склону. Для уборки масличных, крупяных и зернобобовых культур, семян трав, кукурузы на зерно и силос 3. к. оборудуются спец. приспособлениями.

Большинство зарубежных 3. к. устроены аналогично. В СССР и в ряде стран получают распространение т. н. роторные комбайны, в к-рых подача хлебной массы в молотильно-сепарирующий аппарат осевая. Вдоль продольной оси молотилки расположен 1 или 2 ротора сепаратора. Хлебная масса подаётся [подается] вдоль оси ротора и перемещается к задней части молотилки по винтовой линии в зазоре между ротором и охватывающей его решёткой [решеткой]. При этом происходит вымолот зерна и выделение его из соломы. Имеются роторные комбайны с поперечным расположением ротора. В нек-рых 3. к. над соломотрясом установлены рабочие органы для принудит. разрыхления соломы на клавишах. Для передачи мощности к ходовой части и к нек-рым рабочим органам использован гидростатич. привод.

• Портнов М. Н., Зерновые комбайны 6 изд., М., 1972; Портнов М. Н., Пособие комбайнера, 4 изд., М., 1978; Шаткус Д. И., Справочник по комбайнам "Нива", "Колос", "Сибиряк", 2 изд., М. 1979;Жалнин Э. В., Савченко А. Н. Технологии уборки зерновых комбайновыми агрегатами, М., 1985.
