Химическая энциклопедия

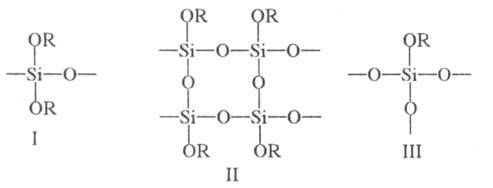

ЭТИЛСИЛИКАТЫ , техн. название олигоэтоксисилоксанов, содержащих в молекуле линейные (ф-ла I), циклолинейные (II) и разветвленные (III) фрагменты (R = С₂Н₅):

Концевыми группами служат триэтоксисилильные фрагменты (C₂H₅O)₃Si.
При обозначении марок Э. указывают содержание SiO₂: Э.-32, Э.-40, Э.-50 содержат соотв. 32, 40 и 50% SiO₂ (по массе). В наиб. кол-вах производят Э. -40 (ЭТС-40) -олигомер, ср. состав к-рого соответствует ф-ле (RO)₃Si[OSi(OR)₂]₄OSi(OR)₃, содержит (41 ± 1)% SiO₂, 10-15% тетраэтоксисилана, не более 0,5% НС1.
ЭТС-40 - горючая, легковоспламеняющаяся, взрывоопасная жидкость, плотн. (1,06 0,01) г/см³, т-ра замерзания ниже -60 °С, кинематич. вязкость 3,5-6 мм²/с, не раств. в воде, раств. в орг. р-рителях. Т. всп. 83 °С (в открытом тигле) и 38 °С (в закрытом тигле), т. воспл. 240 °С; температурные пределы воспламенения 38-100 °С, КПВ 0,7-23% (по объему). ПДК в воздухе рабочей зоны 20 мг/м³, длит. воздействие выше ПДК раздражает слизистые оболочки глаз и дыхат. путей.
Э. вступают в р-ции, характерные для кремнийорганических соединений . С олигодиметилсилоксанами при нагр. в присут. тетраметиламмонийгидроксида образуют блок-сополимеры (см. также Кремнийорганические полимеры ):

Получают Э. из тетрахлорсилана в 2 стадии: частичная этерификация этанолом и последующая гидролитич. этерификация водным р-ром этанола. Э. могут быть получены также гидролитич. поликонденсацией тетраэтоксисилана.
Применяют Э. в литейном произ-ве как связующее при изготовлении форм (отливка авиационных, автомобильных двигателей, запорной арматуры газовых скважин и пр.), в композициях с хлоридами Fe и Ti - в качестве тампонажных составов при добыче нефти (ремонт обводненных скважин), как вулканизующие агенты при отверждении материалов на основекремнийорг.полимеров.

А. С. Шапатин.
