Химическая энциклопедия

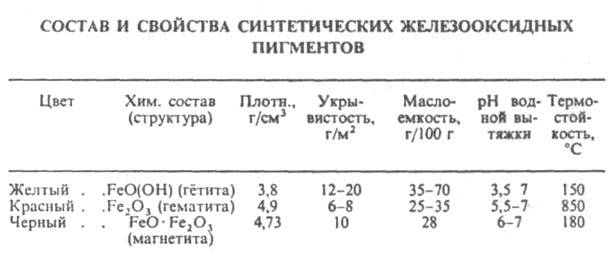

ЖЕЛЕЗООКСИДНЫЕ ПИГМЕНТЫ , неорг. синтетич. пигменты. Отличаются от природных (охр , железного сурика , мумии )более высоким содержанием a-Fe₂O₃, чистым цветом, высокими дисперсностью и красящей способностью (интенсивностью), отсутствием абразивных примесей и легкой диспергируемостью в пленкообразователях и полимерах. Безвредны. Свето- и атмосферостойки. Противокоррозионными св-вами не обладают (см. также табл.). Желтые Ж. п. Игольчатые частицы: блекло-желтые ( < 0,2 мкм), ярко-желтые (0,3-0,4 мкм), желтые высшей интенсивности (0,5-0,8 мкм) и темно-желтые ( > 2 мкм). Получают окислением металлич. Fe воздухом в р-ре FeSO₄ в присут. зародышей, предварительно осажденных NH₃. Красные Ж. п. (редоксайд, марс): оранжево-красные (0,2-0,4 мкм), красные (0,4-0,6 мкм), малиново-красные (1,0-1,5 мкм) и пурпурно-фиолетовые (2-3 мкм). Получают прокаливанием предварительно обезвоженного FeSO₄ при 700-850 °С; чем выше т-ра, тем крупнее и жестче частицы. Прокаливанием при 700 °С желтых Ж. п. получают мягкие красные Ж. п. с малым содержанием SO₃^2-.

Черные Ж. п.: 0,25-0,5 мкм; содержат > 18% по массе FeO. Получают: прокаливанием желтых Ж. п. при 450 °С с послед. восстановлением водородом под давлением; осаждением Fe(OH)₂ из р-ра FeSO₄ с послед. окислением воздухом при 85 °С в присут. ZnCl₂. Коричневые Ж. п. получают мех. смешением красных, желтых и черных или частичным восстановлением черных Ж. п. в коричневый g-Fe₂O₃. Все виды Ж. п. после синтеза промывают, сушат и размалывают или подвергают сверхтонкому измельчению в присут. орг. ПАВ. Применяют Ж. п. для изготовления высококачеств. красок, эмалей, грунтов на основе любых пленкообразователей, а также для окрашивания в массе пластмасс, резин, строит. материалов. Вытесняют дешевые, но менее качественные труднодиспергируемые прир. Ж. п. Желтые Ж. п. заменяют свинцовые кроны , из-за примеси SO₃^2- для получения водо-эмульсионных красок применяют ограниченно. Черные Ж. п. особенно пригодны для покрытий, подверженных абразивным и кавитационным воздействиям. ПДК желтых Ж. п. составляет 4 мг/м³, красных и черных - 6 мг/м³. Лит.: Ермилов П. И., Индейкин Е. А., Толмачев И. А., Пигменты и пигментированные лакокрасочные материалы, Л., 1987, с. 86-90 П. И. Ермилов.
