Химическая энциклопедия

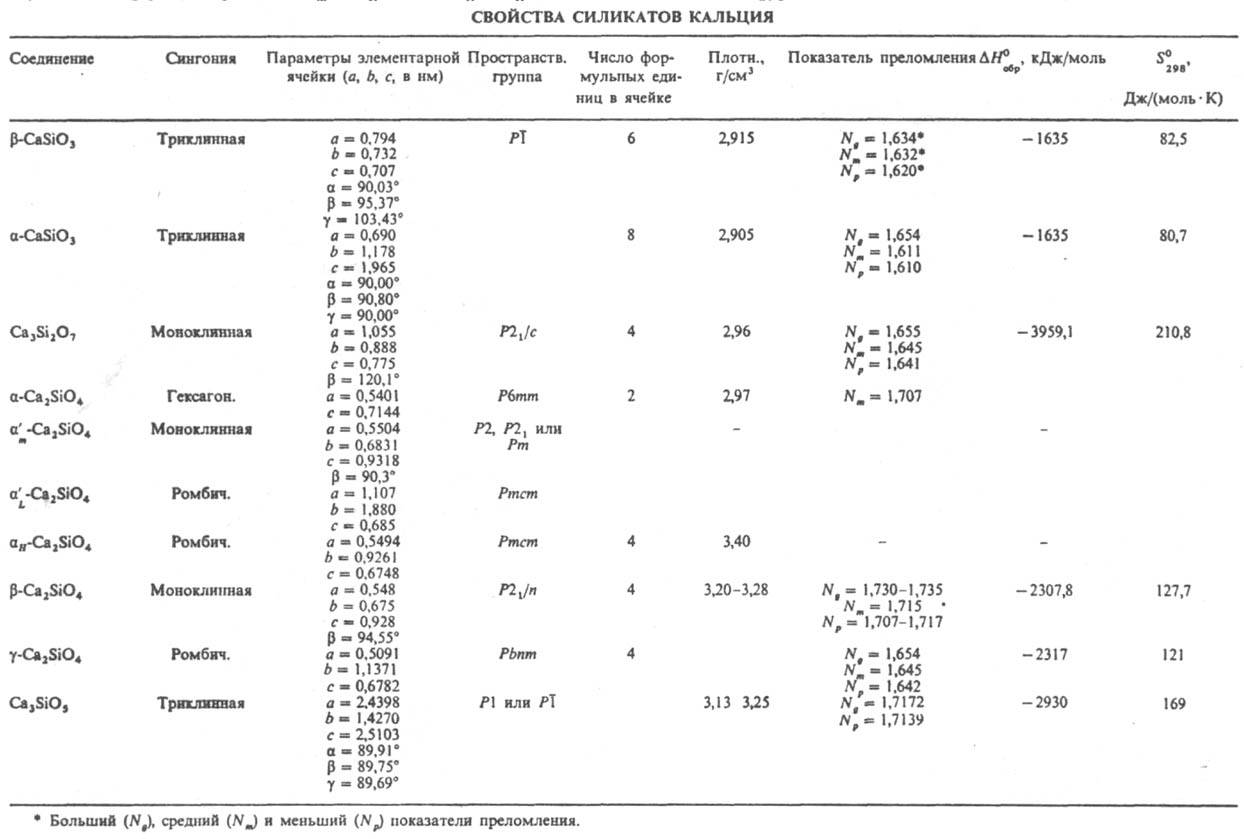

КАЛЬЦИЯ СИЛИКАТЫ , бесцв. кристаллы (см. табл.). Метасиликат CaSiO₃ известен в неск. полиморфных модификациях - низкотемпературной b (минерал волластонит), имеющей неск. политипов, один из к-рых наз. параволластонитом, и a; т-pa перехода b D a 1125 °С; т. пл. 1544°С; при высоких давлениях образуется кубич. модификация. Пиросиликат Са₃Si₂О₇ - в природе минерал ранкинит; т. пл. ~ 1450°С. Ортосиликат Ca₂SiO₄ существует в неск. полиморфных формах, при комнатной т-ре устойчив g-Ca₂SiO₄ (минералы шенноит, кальциооливин); все остальные модификации при нормальной т-ре стабилизируются с помощью добавок [напр., Ba₂SiO₄, Mg₂SiO₄, Fe₂SiO₄, Са₃(РО₄)₂, Na₃PO₄], образующих с Ca₂SiO₄ твердые р-ры; т-ры полиморфных переходов a_m : a_L 980 °С, a_L : a_H 1160 °С, a_H : b 1447°С, g : a_т 830°С; т. пл. 2130°С.

Силикат Ca₃SiO₅ имеет шесть полиморфных модификаций, мало отличающихся друг от друга; т. пл. 2070 °С (инконгруэнтно); медленно разлагается на СаО и Ca₂SiO₄. Известно ок. 30 кислых и основных гидратов К. с., объединяемых под общим названием гидросиликаты кальция: Ca₈[Si₁₂O₃₀](OH)₄.6H₂O (минерал гиролит), Са₅[Si₆О₁₈Н].nН₂О, где n = 2-8 (тоберморит), Са₆[Si₆O₁₇](OH)₂ (ксонотлит), Ca₄[Si₃O₉](OH)₃ (фошагит), Ca₆[Si₃O₉J(OH)₆ (гиллебрандит) и др. Метасиликат, пиросиликат и g-Ca₂SiO₄ при нормальных условиях не раств. в воде, др. модификации Ca₂SiO₄ и Ca₃SiO₅ взаимод. с водой с образованием гидросиликатов Са переменного состава и Са(ОН)₂. Получают К. с. обжигом смесей СаСО₃ и SiO₂ в стехиометрич. кол-вах при 950-1200 °С (волластонит) и 1400-1500°С (другие К. с.). Волластонит - компонент шихты в произ-ве облицовочной керамики и огнеупоров, фарфора, глазурей, пигмент и наполнитель для лакокрасочных материалов и др. Ранкинит - промежут. продукт в произ-ве портландцементного клинкера (см. Цементы ), компонент доменных шлаков; твердые р-ры на основе Ca₂SiO₄ (т. наз. белит) и Ca₃SiO₅ (алит) - осн. компоненты портландцемента; гидросиликаты - цементирующие в-ва в силикатном бетоне. Лит.: Диаграммы состояния силикатных систем. Справочник, 2 изд., в. 1. Л., 1969; Бойкова А. И., Твердые растворы цементных минералов. Л., 1974; Гидросиликаты кальция. Синтез монокристаллов и кристаллохимия, М., 1979; Горшков В. С, Тимашев В. В., Савельев В. Г.. Методы физико-химического анализа вяжущих веществ, М., 1981. Н. С. Никонова.
