Химическая энциклопедия

КОМПОЗИЦИОННЫЕ МАТЕРИАЛЫ (композиты) (от лат. compositio- составление), многокомпонентные материалы, состоящие из полимерной, металлич., углеродной, керамич. или др. основы (матрицы), армированной наполнителями из волокон, нитевидных кристаллов, тонкодиспeрсных частиц и др. Путем подбора состава и св-в наполнителя и матрицы (связующего), их соотношения, ориентации наполнителя можно получить материалы с требуемым сочетанием эксплуатац. и технол. св-в. Использование в одном материале нескольких матриц (полиматричные К.м.) или наполнителей разл. природы (гибридные К.м.) значительно расширяет возможности регулирования св-в К.м. Армирующие наполнители воспринимают осн. долю нагрузки К. м. По структуре наполнителя К. м. подразделяют на волокнистые (армированы волокнами и нитевидными кристаллами), слоистые (армированы пленками, пластинками, слоистыми наполнителями), дисперсноармированные, или дисперсноупрочненные (с наполнителем в виде тонкодисперсных частиц). Матрица в К.м. обеспечивает монолитность материала, передачу и распределение напряжения в наполнителе, определяет тепло-, влаго-, огне- и хим. стойкость. По природе матричного материала различают полимерные, металлич., углеродные, керамич. и др. композиты. Подробнее о ф-ции матрицы и армирующего наполнителя, а также о технологии получения волокнистых полимерных К. м. см. Армированные пластики . наиб. применение в технике получили К.м., армированные высокопрочными и высокомодульными непрерывными волокнами. К ним относят: полимерные К.м. на основе термореактивных (эпоксидных, полиэфирных, феноло-формальд., полиимидных и др.) и термопластичных связующих, армированных стеклянными (стеклопластики ), углеродными (углепластики ), орг. (органопластики ), борными (боропластики ) и др. волокнами; металлич. К.м. на основе сплавов Al, Mg, Cu, Ti, Ni, Сг, армированных борными, углеродными или карбидкремниевыми волокнами, а также стальной, молибденовой или вольфрамовой проволокой; К. м. на основе углерода, армированного углеродными волокнами (углерод-углеродные материалы); К.м. на основе керамики, армированной углеродными, карбидкремниевыми и др. жаростойкими волокнами и SiC. При использовании углеродных, стеклянных, арамидных и борных волокон, содержащихся в материале в кол-ве 50-70%, созданы композиции (см. табл.) с уд. прочностью и

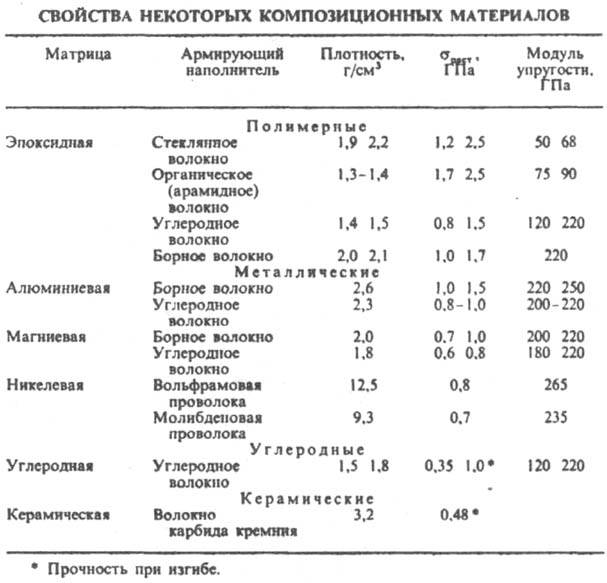

уд. модулем упругости в 2-5 раз большими, чем у обычных конструкц. материалов и сплавов. Кроме того, волокнистые К. м. превосходят металлы и сплавы по усталостной прочности, термостойкости, виброустойчивости, шумопоглоще-нию, ударной вязкости и др. св-вам. Так, армирование сплавов Аl волокнами бора значительно улучшает их мех. характеристики и позволяет повысить т-ру эксплуатации сплава с 250-300 до 450-500 °С. Армирование проволокой (из W и Мо) и волокнами тугоплавких соед. используют при создании жаропрочных К. м. на основе Ni, Cr, Co, Ti и их сплавов. Так, жаропрочные сплавы Ni, армированные волокнами, могут работать при 1300-1350 °С. При изготовлении металлич. волокнистых К. м. нанесение металлич. матрицы на наполнитель осуществляют в осн. из расплава материала матрицы, электрохим. осаждением или напылением. Формование изделий проводят гл. обр. методом пропитки каркаса из армирующих волокон расплавом металла под давлением до 10 МПа или соединением фольги (матричного материала) с армирующими волокнами с применением прокатки, прессования, экструзии при нагр. до т-ры плавления материала матрицы (см. также Металлополимеры ). Один из общих технол. методов изготовления полимерных и металлич. волокнистых и слоистых К. м. - выращивание кристаллов наполнителя в матрице непосредственно в процессе изготовления деталей. Такой метод применяют, напр., при создании эвтектич. жаропрочных сплавов на основе Ni и Со. Легирование расплавов карбидными и интерметаллич. соед., образующими при охлаждении в контролируемых условиях волокнистые или пластинчатые кристаллы, приводит к упрочнению сплавов и позволяет повысить т-ру их эксплуатации на 60-80 ^oС. К.м. на основе углерода сочетают низкую плотность с высокой теплопроводностью, хим. стойкостью, постоянством размеров при резких перепадах т-р, а также с возрастанием прочности и модуля упругости при нагреве до 2000 °С в инертной среде. О методах получения углерод-углеродных К.м. см. Углепластики . Высокопрочные К.м. на основе керамики получают при армировании волокнистыми наполнителями, а также металлич. и керамич. дисперсными частицами. Армирование непрерывными волокнами SiC позволяет получать К.м., характеризующиеся повыш. вязкостью, прочностью на изгиб и высокой стойкостью к окислению при высоких т-рах. Однако армирование керамики волокнами не всегда приводит к значит. повышению ее прочностных св-в из-за отсутствия эластичного состояния материала при высоком значении его модуля упругости. Армирование дисперсными металлич. частицами позволяет создать керамико-металлич. материалы (керметы ), обладающие повыш. прочностью, теплопроводностью, стойкостью к тепловым ударам. При изготовлении керамич. К. м. обычно применяют горячее прессование, прессование с послед. спеканием, шликерное литье (см. также Керамика ). Армирование материалов дисперсными металлич. частицами приводит к резкому повышению прочности вследствие создания барьеров на пути движения дислокаций. Такое армирование гл. обр. применяют при создании жаропрочных хромоникелевых сплавов. Материалы получают введением тонкодисперсных частиц в расплавленный металл с послед. обычной переработкой слитков в изделия. Введение, напр., ТhO₂ или ZrO₂ в сплав позволяет получать дисперсноупрочненные жаропрочные сплавы, длительно работающие под нагрузкой при 1100-1200 °С (предел работоспособности обычных жаропрочных сплавов в тех же условиях -1000-1050 °С). Перспективное направление создания высокопрочных К.м.-армирование материалов нитевидными кристаллами ("усами"), к-рые вследствие малого диаметра практически лишены дефектов, имеющихся в более крупных кристаллах, и обладают высокой прочностью. наиб. практич. интерес представляют кристаллы Аl₂О₃, BeO, SiC, B₄C, Si₃N₄, AlN и графита диаметром 1-30 мкм и длиной 0,3-15 мм. Используют такие наполнители в виде ориентированной пряжи или изотропных слоистых материалов наподобие бумаги, картона, войлока. К. м. на основе эпоксидной матрицы и нитевидных кристаллов ThO₂ (30% по массе) имеют s_раст 0,6 ГПа, модуль упругости 70 ГПа. Введение в композицию нитевидных кристаллов может придавать ей необычные сочетания электрич. и магн. св-в. Выбор и назначение К. м. во многом определяются условиями нагружения и т-рой эксплуатации детали или конструкции, технол. возможностями. наиб. доступны и освоены полимерные К. м. Большая номенклатура матриц в виде термореактивных и термопластич. полимеров обеспечивает широкий выбор К.м. для работы в диапазоне от отрицат. т-р до 100-200°С - для органопластиков, до 300-400 °С - для стекло-, угле- и боропластиков. Полимерные К.м. с полиэфирной и эпоксидной матрицей работают до 120-200°, с феноло-формальдегидной - до 200-300 °С, полиимидной и кремнийорг. - до 250-400°С. Металлич. К.м. на основе Аl, Mg и их сплавов, армированные волокнами из В, С, SiC, применяют до 400-500°С; К.м. на основе сплавов Ni и Со работают при т-ре до 1100-1200 °С, на основе тугоплавких металлов и соед. - до 1500-1700°С, на оснбве углерода и керамики - до 1700-2000 °С. Использование композитов в качестве конструкц., теплозащитных, антифрикц., радио- и электротехн. и др. материалов позволяет снизить массу конструкции, повысить ресурсы и мощности машин и агрегатов, создать принципиально новые узлы, детали и конструкции. Все виды К.м. применяют в хим., текстильной, горнорудной, металлургич. пром-сти, машиностроении, на транспорте, для изготовления спортивного снаряжения и др. Лит.: Композиционные материалы волокнистого строения. К., 1970; Пластики конструкционного назначения, М., 1974; Конкин А. А., Углеродные и другие жаростойкие волокнистые материалы, М., 1974; Композиционные материалы, пер. с англ., т. 1-8, М., 1978; Наполнители для полимерных композиционных материалов, пер. с англ., М., 1981; Сайфулин Р. С., Неорганические композиционные материалы, М., 1983; Справочник по композиционным материалам, под ред. Д. Любина, пер. с англ., кн. I 2, М., 1988; Основные направления развития композиционных термопластичных материалов, М.. 1988; Handbook of composites, sen ed. by A. Kelly, Ju. N. Rabotnov, v. 1, AmsL, 198S. В. Н. Тюкаев.
