Химическая энциклопедия

НАТРИЯ СИЛИКАТЫ , соли к-т кремния. Бесцв. кристаллы или стеклообразные в-ва. Известны: метасиликат Na₂SiO₃, ортосиликат Na₄SiO₄, пиросиликат Na₆Si₂O₇, a также пентаоксодисиликат Na₂Si₂O₅, октаоксотрисиликат Na₄Si₃O₈, гептаоксотрисиликат Na₂SiO₃, октасиликат Na₆Si₈O₁₉, гидраты метасиликата Na₂Si₃O₇•nН₂О, где n=1,5-9, гидраты пиросиликата Na₆Si₂O₇^.nН₂О, где п = 3, 5, 11; выделены гидроксо- и гидросиликаты NaHSi₂O₄(OH)₂^.2H₂O, NaSi₂O₃(ОН)₃•Н₃О, NaSi₇O₁₃(OH)₃ x х 3Н₂О, Na₂H₂SiO₄•7Н₂О, NaHSi₂O₅ и др. Св-ва нек-рых из них см. в таблице.

Н.с. раств. в воде, не обнаруживая точки насыщения, причем м. б. получены очень концентрир. густые коллоидные р-ры. Для получения р-ров Н.с. используют стеклообразные продукты с разл. соотношениями Na₂O/SiO₂. Водные р-ры Н.с. подвергаются гидролизу и имеют сильную щелочную р-цию: при рН < 10,9 неустойчивы и выделяют кремнекислоту в виде геля.

Все кристаллич. безводные Н.с. получают кристаллизацией стекол соответствующего состава (см. Стекло растворимое ). Н. с. используют как компоненты шихты в произ-ве стекла, для получения алюмосиликатных катализаторов, цеолитов, в производстве теплоизоляц. материалов, жаростойких и кислотоупорных бетонов, жидкого стекла.

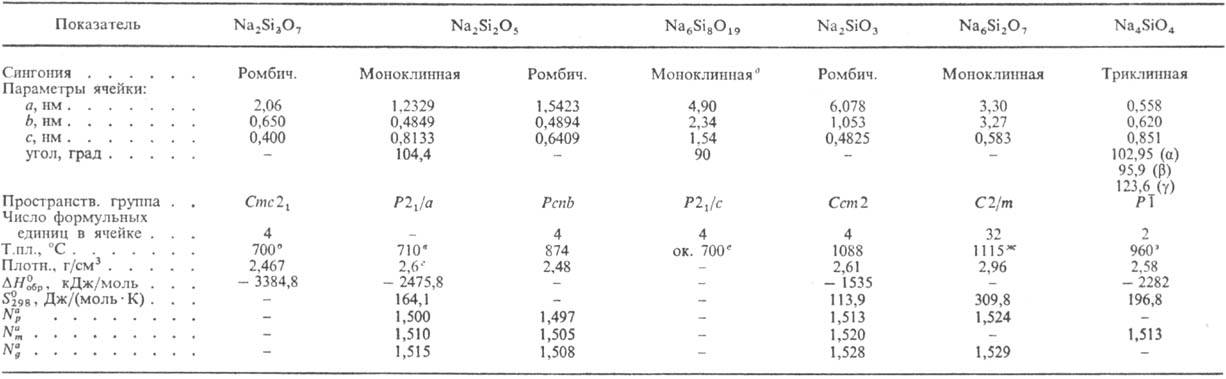

СВОЙСТВА СИЛИКАТОВ НАТРИЯ

^aN_g, N_m и N_p -показатели преломления, соотв. больший, средний и меньший. ^bТ. разл. (Na₂Si₃O₇ 3Na₂O•SiO₂ + SiO₂). ^вT-pa полиморфного перехода, DH перехода 6,3 кДж/моль. ^гПлотн. стеклообразного 2,51 г/см³. ^дИзвестна др. моноклинная форма с т.пл. 808°С (инконгруэнтно). ^еТ. разл. (Na₆Si₈O₁₉b-Na₂ Si₂О₅ + Na₂Si₃O₇). ^жПри 620 °C начинает разлагаться (Na₆Si₂O₇Na₄SiO₄ + Na₂SiO₃).^зT-pa перехода в моноклинную модификацию (т. пл. 1120°С, плотн. 2,60 г/см³).

Я. С. Никонова.
