Химическая энциклопедия

НИОБАТЫ , соли гипотетич. ниобиевых к-т-метаниобаты MNbO₃, орто- M₃NbO₄, пиро- M₄Nb₂O₇ и полиниобаты M₂O^.nNb₂O₅, где М-однозарядный катион, п = 2-12 и более; существуют также Н. с двух- и трехзарядными катионами металлов II-VIII гр. периодич. системы, а также c Ti⁴⁺, Zr⁴⁺ и Hf⁴⁺. Н.-обычно соли к-т Nb(V). Известны Н. с отношением М₂О: Nb₂O₅ 3:2, 4:3, 2:1, 3:1, 16:5, 4:1, 5:1, а также 6:7, 4:5, 3:4, 2:3. Многие Н. образуют кристаллогидраты, а нек-рые существуют только в виде кристаллогидратов. Существуют смешанные Н. (напр., NaBa₂Nb₅O₁₅, KBaSrNb₅O₁₅), ниобато-танталаты и титанато-ниобаты. К собственно Н. близки по составу и св-вам пероксониобаты, многочисленные фторо-, оксофторо-, хлоро- и оксохлоро-ниобаты (см. Ниобия галогениды ), а также оксидные ниобие вые бронзы (см. Бронзы оксидные ). Св-ва нек-рых Н. даны таблице.

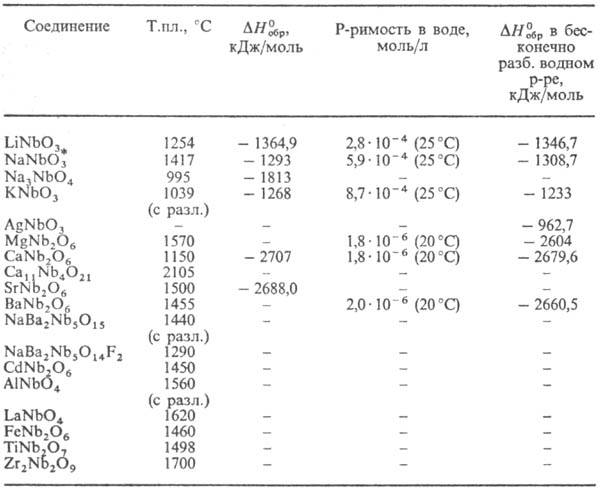

СВОЙСТВА НЕКОТОРЫХ НИОБАТОВ

* Образует неск. модификаций.

Н. встречаются в виде редких минералов-луешита NaNbO₃, ферсмита СаNb₂О₆, эльсвортита CaNb₂O₆^.2H₂O и др.

Многие Н. имеют структуру типа перовскита, пирохлора, ильменита или ReO₃ и обладают пьезо- и сегнетоэлектрич. или электрооптич. св-вами. Метаниобаты Na и К при 400-800 °С выделяют О₂ и превращ. в ниобиевые оксидные бронзы. Большинство Н., кроме соед. щелочных металлов с отношением М₂О:Nb₂О₅ больше 1, не раств. в воде. Соли К, как правило, обладают более высокой р-римостью, чем соли Na. Наиб. изучены водорастворимые K₈Nb₆O₁₉ x х xН₂O, K₁₄(HNb₆O₁₉)₂ ^. xН₂O, Na₈Nb₆O₁₉•xН₂О, NaNbO₃^.3H₂O.

Н. реагируют с фтористоводородной к-той, кипящей конц. H₂SO₄, расплавл. гидродифторидами щелочных металлов и аммония. Н. с высоким отношением M₂O:Nb₂O₅ гидроли-зуются водой, напр.:

Н. получают спеканием стехиометрич. смесей порошкообразных Nb₂O₅ и оксидов, гидроксидов или карбонатов металлов, взаимод. Nb₂O₅ с р-рами щелочей, труднорастворимые Н.-осаждением из водных р-ров гексаниобатов К или Na, напр.:

Многие H.-LiNbO₃, NaBa₂Nb₅O₁₅, K(Nb,Ta)O₃, KPb₂Nb₅O₁₅ и др.- применяются или могут применяться в устройствах для акусто- и оптоэлектроники, как лазерные материалы. См. также Лития ниобат . э. г. Раков.
