ПОЛИМЕРОРАСТВОРИМЫЕ КРАСИТЕЛИ
, орг. красящие в-ва, способные растворяться в расплавах полимеров;
применяются для крашения полимерных материалов в массе.
К П. к. относят красители,
растворяющиеся в расплаве в концентрациях, превышающих, по крайней мере в несколько
раз, концентрации П. к., необходимые для достижения интенсивных окрасок и составляющие
~0,5% от массы полимера. Для повышения р-римости в П. к. иногда вводят разл.
заместители, напр. группировки, содержащие длинные алифатич. цепи. Р-римость
зависит также от св-в полимера и т-ры расплава, вследствие чего одно и то же
в-во может вести себя в разных полимерах как П. к. либо как пигмент (см. Пигменты
).
По сравнению с последними П. к. равномерно распределяются в окрашиваемых
субстратах, не требуя предварит. диспергирования; не ухудшают физ.-мех. показателей
полимеров и изделий из них, что особенно важно для волокон; вводятся в меньших
концентрациях при достижении равной интенсивности окрасок. Однако П. к., как
правило, уступают пигментам по устойчивости в расплавах полимеров, что ограничивает
методы их введения и послед. переработки в изделия. Кроме того, возможна миграция
красителя, степень к-рой зависит от структуры и св-в полимера: в случае трехмерной
структуры и при наличии центров, способных образовывать разл. рода связи с П.
к. (ионные, водородные, ван-дер-ваальсовы), миграция понижается. Исключить миграцию
можно при использовании П. к., ковалентно связывающихся с полимерами, напр.
для крашения полиэфиров в П. к. иногда вводят карбокси-группы.
Для практич. применения
подбирают П. к. с оптим. св-вами для каждого полимера и конкретных изделий,
в зависимости от условий крашения и переработки. Так, для полистирола в качестве
П. к. могут использоваться жирорастворимые красители
, включая ряд простейших
азокраси-телей, что обусловлено относительно низкими т-рами переработки
и практич. отсутствием миграции. Высокой устойчивостью даже в химически агрессивных
полимерах (напр., полиэфиры и особенно полиамиды) при высоких т-рах (270-290
°С) обладают 1,4-диариламиноантрахиноны (м-то-лилпроизводные - зеленого
цвета, мезитилзамещенные - синего цвета) (см. Антрахиноновые красители
),
а также 6-арил-амино-3-метилантрапиридоны (ф-ла I), обладающие синевато-красной
и фиолетовой окраской; для повышения миграционной устойчивости, особенно при
крашении волокон, используют замещенные этих соединений.
Так, для полиамидов в качестве
синего П. к. применяют аммониевые соли дисульфокислоты 1,4-димези-диноантрахинона,
в частности гекса-метилендиаммониевую соль, однако при этом понижается устойчивость
к мокрым обработкам.
Для полиэфиров применяют
П. к. ф-лы II (красно-коричневого цвета) и 1-(2-карбоксифениламино) антрахи-нон
(красного цвета, III), а также "антримиды", напр. 3-(1-антрахино-
ниламино) бензантрон.
В качестве П. к. широко
применяют периноновые красители
, напр. продукт конденсации тетрахлорфталевого
ангидрида и 1,8-нафтилендиамина (красный П. к.), производящийся всеми ведущими
фирмами мира. Многие из этих красителей устойчивы в полиамидах, однако часто
дают окраски с недостаточной светостойкостью.
Практич. значение имеет
ряд металлокомплексных П. к., напр. Ni-комплексы азометинов, в частности красный
П. к. для полиэфиров (см. ф-лу II в ст. Азометиновые красители
), а также

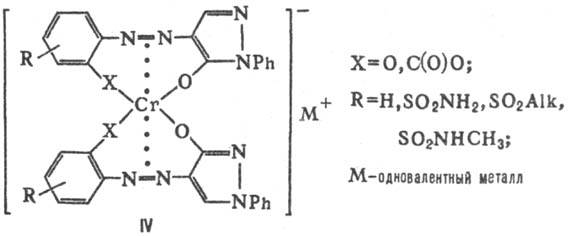

Сг-комплексы азокрасителей состава 1:2 ф-лы IV (желтые, оранжевые, красные):
Иногда комплексы типа IV
производят в виде гексаметилен-диаммониевых солей.
П. к. предназначены для
окрашивания, как правило, готовых полимеров, в к-рые они могут вводиться в виде
порошков методом опудривания
гранул или смешением с порошками полимеров. В случае полиамидов иногда применяют
крашение гранулята из водных ванн, напр. сульфопроизвод-ными соед. I и комплексами
типа IV. Наиб. технологичный метод-применение спец. выпускных форм, представляющих
собой гранулы концентратов П. к. в соответствующих полимерах-носителях. В качестве
последних используют полимеры, подлежащие крашению, а иногда-сложные смеси полимеров.
Применение П. к. в процессе синтеза полимеров в большинстве случаев нецелесообразно.
М. В. Казанков.
|
