Химическая энциклопедия

ПОЛИ-4-МЕТИЛ-1-ПЕНТЕН (темплен, ТРХ)

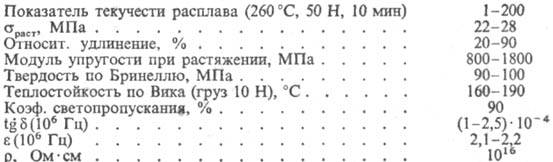

кристаллизующийся бесцв. прозрачный термопластичный полимер изотактич. структуры; мол. м. 3·10⁴-6·10⁵; плотн. 0,830-0,834 г/см*; т. пл. 230-240 °С; степень кристалличности ~40%. Устойчив к действию воды, насыщ. р-ров солей, конц. НС1 и H₂SO₄, разб. HNO₃, хромовой и уксусной к-т, разб. р-ров щелочей, а также масел,спиртов, фенолов, неустойчив к действию ароматич. углеводородов, алкилацетатов и ССl₄. Легко окисляется на воздухе. Ниже приведены основные св-ва П.:

Газо- и паропроницаемость у П. несколько выше, чем у полипропилена и полиэтилена.

В пром-сти П. получают полимеризацией 4-метил-1-пен-тена в массе на кат. Циглера- Натты [ТiС1₃-А1(С₂Н₅)₂С1] при 45-70 °С и давлении до 0,4 МПа. Полученную суспензию П. в мономере промывают, полимер отжимают и сушат, после чего в него вводят стабилизирующие добавки и гранулируют.

Для модифицирования св-в П. осуществляют сополиме-ризацию 4-метил-1-пентена с а-олефинами. Так, сополимеры с 1-гексеном обладают повыш. эластичностью и ударопроч-ностью, с 1-бутеном-улучшенными гибкостью, прочностью и стойкостью к старению, с диенами-способностью к вулканизации.

В лаборатории П. получают полимеризацией мономера в инертной атмосфере на катализаторах, состоящих из алкилов или галогеналкилов металлов 1-III гр. и хлоридов Ti, V, Zr или др. переходных металлов.

Перерабатывают П. всеми известными для термопластов методами (см. Полимерных материалов переработка ). Применяют для изготовления оболочек для проводов и кабелей, светотехн. изделий, корпусов электрич. приборов, прозрачной пленки для электро- и радиоизоляции, работающих в более жестких температурных условиях, чем полиэтилен, лаб., чайной и столовой посуды и др., а также волокон.

Мировое произ-во 8-10 тыс. т (1985).

Впервые пром. произ-во П. реализовано в Великобритании в 1960.

Лит.: Кренцель Б. А., Клейнер В. И., Стоцкая Л. Л., Высшие по-лиолефины, М., 1984. С. С. Шаняев.
