Химическая энциклопедия

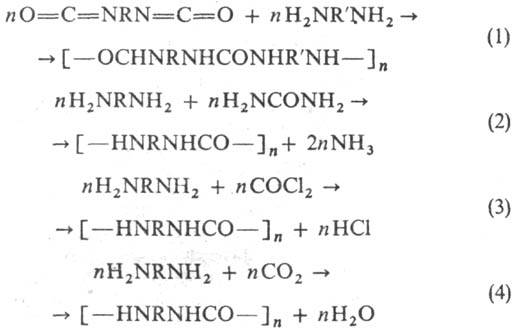

ПОЛИМОЧЕВИНЫ (поликарбамиды, полиамиды угольной к-ты), полимеры, содержащие в основной цепи макромолекулы группы —HN—СО—NH—. Получают: полиприсоединением диаминов и диизоцианатов (ур-ние 1) при 0-30°С (кат.-третичные амины, фосфорорг. или металло-орг. соед.), диизоцианатов и воды при 80-100°С [диизоциа-нат разлагается до СО₂ и диамина, вступающего в р-цию с избытком диизоцианата по ур-нию (1)]; поликонденсацией диаминов и мочевины (2), диаминов и фосгена (3), диаминов и СО₂(4), диаминов и диуретанов, замещенных угольной к-ты или COS, азидов дикарбоновых к-т и воды:

В зависимости от способов получения и выделения из реакц. среды П. могут быть порошкообразными, комкооб-разными или волокнистыми. Характеризуются узким ММР и в большинстве случаев имеют кристаллич. структуру. Они плавятся в узком интервале т-р (200-400 °С в зависимости от способа получения и природы исходных в-в), причем т-ры плавления П., особенно ароматических, близки т-рам разложения. Поэтому их перерабатывают из р-ров (полив или осаждение).

П. раств. в крезоле, ДМФА, N-метилпирролидоне, КМ-диметилацетамиде с добавкой LiCl (1-3%), H₂SO₄. Обладают высокой водостойкостью (водопоглощение 0,05-3,0% за 24 ч), хим. и гидролитич. стойкостью (особенно ароматические). П., полученные из диаминов и диизоцианатов или мочевины, тепло- и термостойки, характеризуются высокими физ.-мех. и диэлектрич. показателями: s_раст 60-30 МПа; относит. удлинение 50-200%; r_u 10¹⁴ Ом·см, tgd 0,0092-0,0094 при 50 Гц.

В пром-сти (Япония) производят полинонаметилен-мочевину (т. пл. 235-240°С; плотн. 1,06 г/см³) из мочевины и нонаметилендиамина (соотношение 1:1,1). Из нее формуют волокно (урилон) для изготовления рыболовных сетей и трикотажа.

П., получаемые из диаминов и диизоцианатов, пригодны для изготовления пленок и волокон, мембран для ультрафильтрации, электроизоляц. материалов. Практич. значение имеют полиуретанмочевины (см. Полиуретаны )и П., содержащие функц. группы в цепи.

Лит.: Федотова О. Я., Штильман М. И., в кн.: Поликонденсационные процессы и полимеры, Нальчик, 1983, с. 116-34; Любимов В. К., Васильев Н. И., Иржак В. И., Синтез и свойства полимочевин, Черкассы, 1985 (ЦНИИТЭХИМ); Федотова О. Я., Новикова Л. И., в кн.: Поликонденса-ционные процессы и полимеры, Нальчик, 1987, с. 89-104; Encyclopedia of polymer science and technology, 2 ed., v. 11, N. Y., 1987, p. 150. О.Я. Федотова.
