СОТОПЛАСТЫ
, материалы,
конструкция к-рых представляет собой закономерно чередующиеся ячейки (соты)
определенной формы (рис. 1); наиб. распространена шестигранная форма.

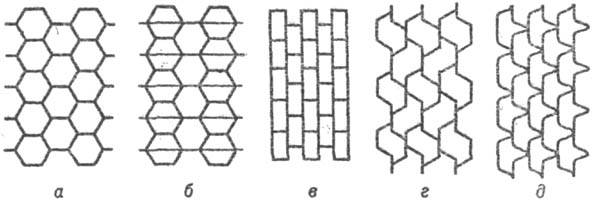

Рис. 1. Формы ячеек сотопласгов:
а-шестигранная; б-шестигранная усиленная; в-нрямоугольная;
г - шесттранная смещенная; д-гибкая (флексорная).
С-анизотропные материалы.
Их св-ва зависят от св-в исходных компонентов, толщины, размеров и структуры
получаемых ячеек, направления приложения нагрузки. Обладают высокой прочностью

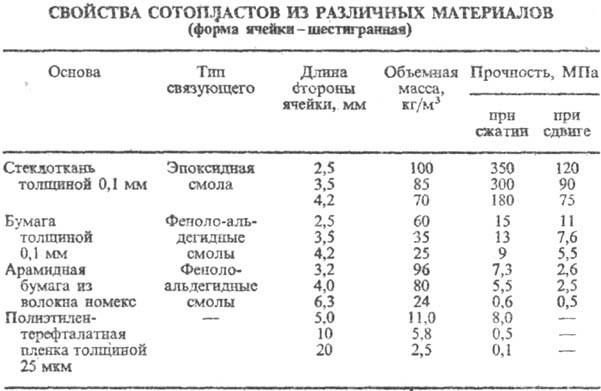

при сжатии и сдвиге (см. табл.) и достаточно высокими теплоизоляционными свойствами.
Изготовляют С. из полимерной
пленки, бумаги или ткани (из орг., стеклянных, углеводородных и др. волокон)
гл. обр. методами растяжки или гофрирования, В первом случае на бумагу, ткань
или полимерную пленку наносят полосы реактивных синтетич. клеев (гл. обр. феноло-формальдегид-ного),
равные размеру сотовой ячейки. Затем заготовки разрезают на листы, к-рые собирают
в пакет таким образом, чтобы расстояние между клеевыми полосами в соседних слоях
равнялось размеру ячейки, и склеивают (по режиму отверждения клея). Полученный
пакет разрезают на полосы-заготовки сотовых панелей заданной высоты, к-рые затем
растягивают до получения требуемой формы ячейки. Растянутые заготовки из бумаги
или ткани пропитывают связующим и отверждают в растянутом состоянии. Иногда
склеенный пакет не разрезают на заготовки, а растягивают, пропитывают связующим,
отверждают в растянутом состоянии и после этого разрезают на панели требуемой
высоты.
По методу гофрирования
из полимерной пленки или пропитанными связующим бумаги либо ткани прессованием
изготовляют гофрир. листы по форме ячейки, к-рые путем склеивания или хим. сварки
соединяют в сотовый блок с заданной формой ячейки; полученный блок затем разрезают
на панели требуемой высоты.
С, могут быть изготовлены
также путем тканья заготовки с заданной формой ячейки, к-рую впоследствии пропитывают
связующим, растягивают до заданных размеров и отверждают в растянутом состоянии.
С. служат заполнителями
многослойных конструкций разл. назначения. Наиб. применение находят при изготовлении
силовых, тепло- и звукоизоляционных, радиопрозрач-ных трехслойных панелей и
конструкций (см., напр., рис. 2) в
авиац. и космич. технике, судостроении, транспортных ср-вах, рефрижераторах,
криогенной технике, домостроении. Для выкладки С. по плоской пов-сти изделия
используют панели с шестигранной формой ячейки, по цилиндрич. пов-сти-с прямоугольной
формой, по сферической с гибкой (флексорной) формой ячейки.
Рис. 2. Трехслойная панель
с сото-пластом: 1-обшивки; 2-клеевая пленка; 3-сотовая панель.
Лит.: Берсудский
В.Е., Крысин В.Н., Лесных С.И., Технология изготовления сотовых авиационных
конструкций, М., 1975; Справочник по композиционным материалам, пер. с англ.,
кн. 2, М., 1988, с. 339-57. В. Н. Тюкаев.
|
