СПИНОВОГО ЭХА МЕТОД
,
радиоспектроскопич. метод исследования в-ва, основанный на возникновении
сигналов ЯМР, ЯКР или ЭПР (спинового эха) через нек-рое время после подачи на
образец последовательности импульсов радиочастотного электромагн. поля.
Возникновение спинового
эха ЯМР или ЭПР можно объяснить с помощью след. модели. Если образец находится
в постоянном магн. поле напряженности H0, направленном
вдоль оси z, то на единичные магн. дипольные моменты исследуемого в-ва
действует вращающий момент, при этом вектор М намагниченности (т.е. магн.
момента единицы объема образца), вращается, или прецессирует, вокруг оси z с резонансной частотой w0 = gH0,
где g-гиромагнитное отношение для электрона (ЭПР) или ядра (ЯМР). Вектор
М состоит из суммы отдельных спиновых компонент, т. наз.
изохромат, каждая из к-рых представляет собой совокупность спиновых моментов
i, вращающихся с одинаковой частотой w0i = gH0i,
где Н0i- напряженность магн. поля в данной точке
образца. Допустим, что вектор М направлен вдоль оси z (рис. 1) и система координат x, у, z вращается вокруг оси
z с частотой w0. Если в момент времени t = 0 приложить
вдоль оси х короткий импульс переменного электромагн. поля Н1
такой же (резонансной) частоты w0, вектор М
начнет прецессировать вокруг оси х с угловой скоростью w1
= gН1 и за время tи действия
импульса поля H1 он отклонится от оси z на угол
(в радианах) q = gH1tи.

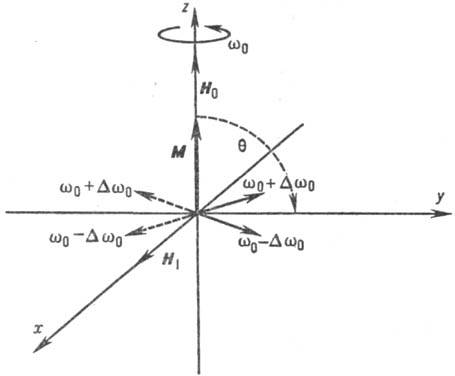

Рис. 1. Схема движения
вектора намагниченности во вращающейся системе координат х, у, z при
действии постоянного неоднородного поля H0 и импульсов
переменного поля Н1.
Импульс поля H1,
действие к-рого приводит к отклонению М на углы q
= p/2 и p, называют соотв. 90 °-импульсом и 180 °-импульсом.
В момент окончания действия 90°-им-пульса вектор М совпадает
с направлением у (рис. 2, а). Вследствие всегда имеющейся неоднородности
магн. поля H0 отдельные спиновые изохроматы будут прецессировать
вокруг оси z с индивидуальными частотами w0i =
w0 b Dw0 (рис. 1). Поэтому после
окончания действия импульса Н1 вектор М постепенно рассыпается
в "веер" составляющих его векторов спиновых изохромат (рис. 2, б).
Этот "веер" можно вновь "собрать" в один вектор, если
спустя время т после окончания действия 90°x-импульса
включить 180°-импульс вдоль оси х, к-рый повернет "веер"
векторов спиновых изохромат вокруг этой оси на 180°x (рис.
2, в; на рис. 1 эти векторы обозначены пунктиром). Направление векторов
спиновых изохромат и направление их вращения поменяется на обратное. По этой
причине через интервал времени т после окончания действия 180°x-импульса
отдельные спиновые изохроматы вновь соберутся вместе (т.к. вектор, прецессирующий
с частотой w0 + Dw0 "догонит"
вектор с частотой w0 — Dw0), но уже вдоль
оси — у (рис. 2,д). Далее получившийся вектор М,
направленный по оси —y, под действием неоднородного поля Н0
опять начнет рассыпаться в "веер" спиновых изохромат (рис.
2,е).

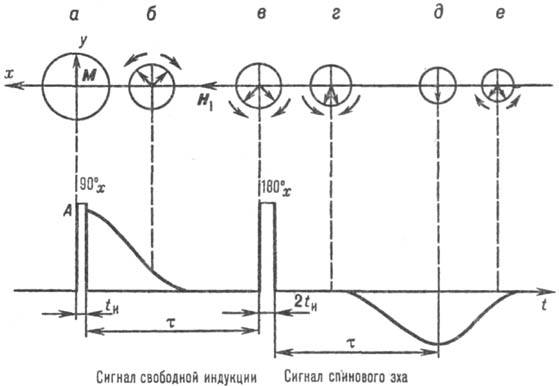

Рис. 2. Схема формирования
сигналов свободной индукции и спинового эха в неоднородном поле H0
при воздействии 90°x- и 180°x-импульсов:
а-поворот вектора М в плоскость ху 90°-импульсом;
б-рассыпание в "веер" спиновых изохромат; в-поворот
"веера" векторов вокруг оси х 180°x
-импульсом; г-собирание спиновых изохромат; д- появление максимума
сигнала спинового эха; е-исчезновение сигнала спинового эха.
Детектирующее устройство
в С. э. м. регистрирует эле-ктрич. сигнал индукции, наведенный в приемной катушке,
причем амплитуда А этого сигнала пропорциональна проекции
вектора М на ось у. Поэтому при использовании описанной
выше последовательности импульсов (90°x-т-180°)
сразу после 90°x-импульса регистрируются затухающий сигнал
т. наз. своб. индукции (рассыпание спиновых изохромат), а в момент 2т (т.
к. тtи)-
сигнал спинового эха (собирание спиновых изохромат; рис. 2).
Наиб. часто С. э. м. используют
для измерения времен спин-решеточной (продольной) релаксации T1
или спин-.спиновой (поперечной) релаксации Т2, обратные величины
к-рых характеризуют скорость релаксации или восстановления нарушенного к.-л.
образом теплового равновесия соотв. между системой ядерных или электронных спинов
и решеткой либо внутри системы спинов.
Для измерения времени Т2,
характеризующего исчезновение намагниченности в плоскости ху, обусловленное
неод-нородностью поля H0 и спин-спиновой релаксацией,
используют последовательность импульсов 90°-т-180°. Эту последовательность
периодически повторяют, каждый раз увеличивая интервал т. Время Т2
определяют по амплитуде сигналов спинового эха: А(т)=А0ехр(—2т/T2).
Для измерения времени T1,
характеризующего восстановление намагниченности вдоль оси z после действия
180°-им-пульса, используют повторяющуюся последовательность импульсов 180°-т-90°-т-180°,
каждый раз увеличивая интервал т (постоянный интервал тт).
Время T1 определяют по амплитуде сигналов спиновых эхо: А(т)
= A0[1 — -2ехр(-2т/Т1)].
Времена T1
и Т2, измеренные с помощью С. э. м. при разл. условиях эксперимента,
содержат информацию о динамике молекул и атомов в твердых телах, жидкостях и
газах. Они позволяют изучать процессы образования комплексов, кинетику хим.
реакций, внутри- и межмол. взаимодействия, распределение электронов в металлах
и сплавах, электрон-ядерные взаимодействия, строение и св-ва молекул.
С. э. м. позволяет измерять
коэф. диффузии в жидкостях и нек-рых твердых телах, без внесения в исследуемое
в-во меченых молекул или атомов. В этом случае получают огибающую сигналов спиновых
эхо, как в методе измерения Т2, но при постоянном или импульсном
градиенте магн. поля, направленного вдоль оси z.
С. э. м. применяют также
для измерения констант спин-спинового и сверхтонкого взаимодействий, хим. сдвигов,
магн. и квадрупольных уширений линий в спектрах ЯМР и ЭПР и др. радиоспектроскопич.
параметров. При этом используют разнообразные последовательности и комбинации
импульсов поля Н1.
Принципы получения сигналов
в С. э. м. использованы в импульсной фурье-спектроскопии ЯМР, в двойном резонансе
и др. методах радиоспектроскопии (в т. ч. в методах, применяемых в мед. диагностике).
Лит.: Гречишкин
B.C., Ядерные квадрупольные взаимодействия в твердых телах, М., 1973; Салихов
К. М., Семенов А.Г., Цветков Ю.Д., Электронное спиновое эхо и его применение,
Новосиб., 1976; Вашман А. А., Пронин И.С., Ядерная магнитная релаксационная
спектроскопия, М., 1986.
А. А. Вашман.
|
