ВЛАГОПРОНИЦАЕМОСТЬ
полимеров, способность полимерных материалов
пропускать водяные пары при наличии перепада давления последних. Зависит
от хим. состава и структуры полимера, концентрации воды в нем и т-ры. Коэф.
В. (W)определяется массой паров воды, прошедшей в единицу времени
через единицу площади при единичных толщине и перепаде давления водяных
паров; связан с коэф. р-римости (5) и коэф. диффузии (D)ур-нием:
W= DS. Диффузия паров воды в гидрофобных полимерах (полиолефинах,
фторопластах, фенопластах и др.) происходит так же, как диффузия инертных
газов (см. Газопроницаемость
). Гидрофильные полимеры (напр., целлюлоза,
поливиниловый спирт, полиамиды) содержат полярные группы, способные образовывать
с водой водородные связи. Коэф. диффузии таких полимеров зависят от содержания
в них воды. Изменение D с содержанием воды в полимере м. б. оценено
с хорошим приближением по формуле:
где D0-коэф. диффузии при содержании воды в полимере, стремящемся
к нулю, с - содержание воды на 100 г полимера.
Коэф. В. уменьшается с понижением гидрофильности, увеличением степени
кристалличности полимера и числа поперечных хим. связей между макромолекулами

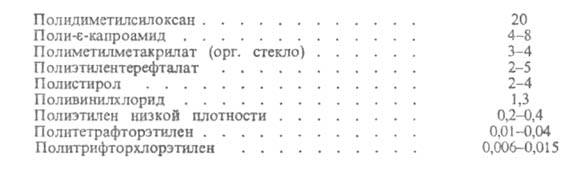

в сетчатых полимерах. Ниже приведены значения коэф. В. для нек-рых полимерных
пленок при 20-25 °С (W*10-8, г/см*ч*мм рт. ст.):
Коэф. В. может быть определен манометрич., весовым, радиоизотопным и
др. методами. В манометрич. методе измеряют скорость изменения давления
в вакуумированной камере, "замкнутой" испытуемой пленкой; в камеру через
пленку поступают пары воды. Очень просты весовые методы. По одному из них
периодически взвешивают содержащий воду стаканчик, "замкнутый" испытуемой
пленкой и помещенный в эксикатор с осушителем. Для определения В. чаще
используют нестандартные устройства и приспособления.
Лит.: Конструкционные свойства пластмасс под ред. Э. Бэра, пер.
с англ., М., 1967; Ван Кревелен Д. В., Свойства и химическое строение полимеров,
пер. с англ., М., 1976, с. 291-307; Воробьева Г. Я., Химическая стойкость
полимерных материалов, М., 1981; Бухина М. Ф., Техническая физика эластомеров,
М., 1984. Н.Н.Павлов.
