Химическая энциклопедия

ВОЛЬФРАМА КАРБИДЫ . Св-ва монокарбида WC приведены в табл. (см. также рис.). До 2525 °С устойчива модификацияWC; выше 2525 °С-WC с кубич. решеткой (а = 0,4220 нм, z = 4, пространств, группа РтЗт). При 2720 °С разлагается. Т-ра Дебая 620 К. Устойчив на воздухе до ~430°С, при 800-1200 °С окисляется до WO₃. Взаимод. при кипячении с HNO₃, H₂SO₄, смесью НС1 с HNO₃ (3:1). При нагр. в атмосфере Н₂ содержание углерода уменьшается, особенно быстро в присут. водяных паров. Взаимод. с С1₂ выше 500 °С. Получают WC взаимод. W и С в среде Н₂ при 1430-1630 °С. Он м. б. получен также разложением W(CO)₆ ок. 1030°С, взаимод. вольфрамовой к-ты, WO₃ или (NH₄)₁₀[H₂W₁₂O₄₂]*xcH₂O с Н₂ и СН₄ при 900-1000 °С

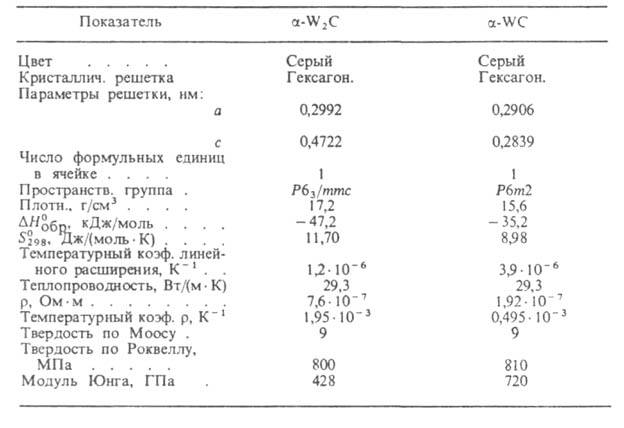

СВОЙСТВА КАРБИДОВ ВОЛЬФРАМА

WC - основа металлекерамич. твердых сплавов. Кроме того, его используют для легирования стали в произ-ве быстрорежущих инструментов, изготовления инструментов для обработки чугунов, бронз, латуней, керамики (в виде сплавов на основе WC), изготовления армирующих элементов буровых коронок, деталей аппаратуры в произ-ве синтетич. алмазов, нанесения износостойких наплавочных покрытий на металлич. поверхности (в частности, в виде сплава W с W₂C); применяется также в кач-ве катализатора дегидрирования спиртов, циклогексана и др.

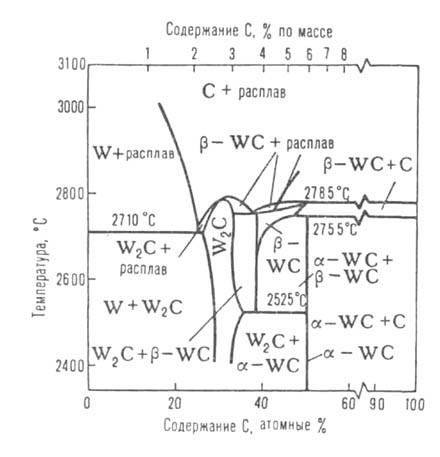

Фазовая диаграмма системы вольфрам - углерод.

Карбид дивольфрама W₂C существует только при высоких т-рах. При 1247-1427°С устойчивW₂C; выше 1427 °С-W₂C с кубич. решеткой (а = 0,4220 нм, z = 4, пространств, группа Fm3m); т. пл. 2755 °С. Взаимод. с HNO₃ и смесью HF с HNO₃, не реагирует с соляной к-той и H₂SO₄. С хлором ок. 400 °С образует WCi₆ и С. Получают W₂C взаимод. W с сажей (3% по массе) при 3000-3230 ^oС, а также теми же способами, что и WC.

Лит.: Косолапова Т. Я., Карбиды, М., 1968; Самсонов Г. В., Упад-хая Г. Ш., Не шпор B.C., Физическое материаловедение карбидов, К., 1974; Самсонов Г. В., Виницкий И. М., Тугоплавкие соединения, 2 изд., М., 1976. А. Н. Пилянкевич.
