Электронные Толковые Словари
Реклама

Химическая энциклопедия
"ВОЛЬФРАМА СПЛАВЫ"

/ Главная / Химическая энциклопедия / буква В / ВОЛЬФРАМА СПЛАВЫ
Химическая энциклопедия

ВОЛЬФРАМА СПЛАВЫ , сплавы на основе вольфрама. Различают однофазные и гетерофазные. В последних легирующие элементы или их соед. с W образуют самостоят. фазы, равномерно распределенные во всем объеме материала.

К однофазным относятся сплавы, легированные Мо, Та, Nb, Сг и Re. Среди них наиб. прочностью при растяжении отличается сплав, содержащий 15% Мо (табл. 1). Сплавы, легированные Re, сочетают пластичность в рекристаллизованном состоянии с высокой прочностью; наиб. применение нашли сплавы с 25-27% Re.

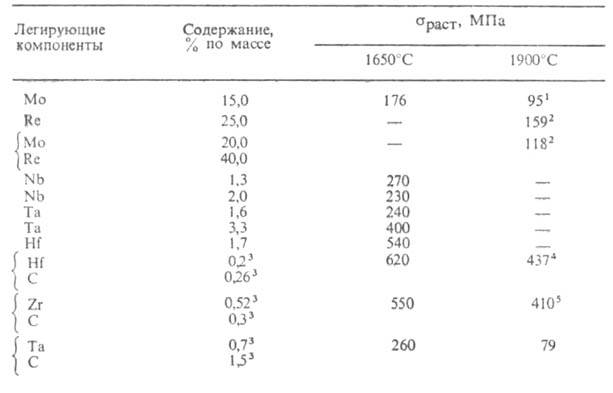

Та б л 1.-ХАРАКТЕРИСТИКА СПЛАВОВ ВОЛЬФРАМА

1 При 2200°С 49 МПа. 2 Т-ра 1880°С. 3 Содержание в атомных %. 4,5 При 2250 °С1082-49.jpg1082-50.jpg соотв. 145 и 243 МПа.

Гетерофазные B.C. содержат 0,15-0,60 атомных % углерода и 0,2-0,6% Zr или Nb (Hf или Та). При 2300 °С и выше эти сплавы представляют собой пересыщенные твердые р-ры легирующих элементов в W. Ниже 2300 °С из них выделяются высокодисперсные частицы карбидов [Zr(Hf)W]C или [Ta(Nb)W]C (упрочняющая фаза), повышающих высокотемпературную прочность сплавов. Поэтому такие сплавы наз. дисперсноупрочненными. Оптим. содержание карбидной фазы 0,3-0,6 мольных %.

Высокой прочностью при т-рах, составляющих 0,6-0,7 от т-ры плавления сплава, обладают эвтектич. сплавы. Так, для сплава, содержащего 12,7% Nb, 0,14% Zr, 0,29% V и 0,19% С, при 2000 °С 420 МПа. Эвтектич. сплавы обладают повыш. т-рой1082-51.jpg рекристаллизации (от 1800 до 2000 °С). Однако они малопластичны и используются только в литом состоянии.

Высокими прочностью и формоустойчивостью при больших т-рах отличаются гетерофазные В. с. с добавками оксидов: SiO2 (0,02-0,05% по массе), К2О (0,001%), А12О3 (0,001-0,003%). Так, для проволоки (диам. 100 мкм) из этого сплава1082-52.jpg составляет при 1500 и 1800°С соотв. 890 и 389 МПа.

В кач-ве упрочняющей фазы используют ThO2 в кол-ве 0,7-5% по массе. Помимо жаропрочности присадка ThO2 увеличивает и электронную эмиссию сплава. Для прутков (диам. 2 мм), изготовленных из сплава, содержащего 1,5% по массе ThO2,1082-53.jpg при 1500, 1800 и 2000 °С составляет соотв. 200, 100 и 80 МПа.

Сочетанием высоких прочности и пластичности с коррозионной стойкостью и способностью поглощать1082-54.jpgизлучение отличаются гетерофазные сплавы высокой плотности W-Cu-Ni и W-Fe-Ni (содержание W до 90-95%). Эти сплавы представляют собой системы, в к-рых кристаллич. фаза W сцементирована связкой из сплава Cu-Ni и Fe-Ni (табл. 2). К сплавам высокой плотности можно отнести также псевдосплавы, содержащие 12-30% по объему Си или Ag. Последние получают пропиткой пористой вольфрамовой заготовки расплавом Си или Ag. Сплавы отличаются повыш. твердостью, высокими электрич. проводимостью и теплопроводностью.

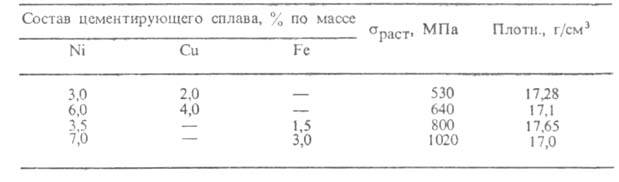

Та б л 2.-ХАРАКТЕРИСТИКА СПЛАВОВ ВОЛЬФРАМА ВЫСОКОЙ ПЛОТНОСТИ

Основу т. наз. твердых B.C. составляют зерна карбида, сцементированные (при жидкофазном спекании) кобальтом (табл. 3). Карбидная фаза может состоять из одного вольфрама карбида (WC), двух карбидов (TiC и WC) или трех (TiC, TaC и WC). Твердость сплавов на основе WC в зависимости от содержания WC изменяется от 900 до 830 МПа (по Роквеллу), на основе WC и TiC 920-870 МПа, на основе WC, TiC и ТаС 890-870 МПа (также по Роквеллу).

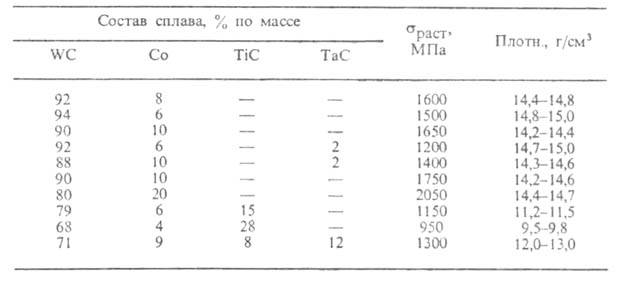

Табл. 3.-ХАРАКТЕРИСТИКА ТВЕРДЫХ СПЛАВОВ ВОЛЬФРАМА

Компактные заготовки из B.C. получают вакуумной плавкой (дуговой и электронно-лучевой) или методами порошковой металлургии. Плавку осуществляют в охлаждаемых водой медных кристаллизаторах с непрерывной вытяжкой слитка по мере его кристаллизации. Порошки W и легирующих элементов заданного гранулометрич. состава смешивают, а затем прессуют из них под давл. 150-600 кПа штабики. Последние спекают в среде водорода при 1150-1300 °С в электрич. печах, а затем при т-рах до 3000 °С, пропуская через заготовки электрич. ток. Заготовки из B.C. сложной формы получают восстановлением WF6, MoF6 и ReF6 водородом путем осаждения выделяющихся металлов на нагретой пов-сти.

Сплавы с Мо (15%) используют для изготовления поковок, сопел ракет и изделий, работающих под высокими нагрузками, сплавы с Re (20 и 5%) - для произ-ва высокотемпературных термопар. Из сплавов W-Mo-Re и W-Re изготовляют катоды и др. детали в электровакуумной технике. Эвтектич. сплавы применяют при создании форм (матрицы, волоки), используемых для высокотемпературной обработки металлов давлением. Сплавы, легированные ТhO2,- материалы катодов для электронных и электротехн. приборов. Из сплавов с добавками оксидов Si, К и А1 получают нити накаливания осветительных ламп всех видов. Из сплавов W-Ni-Cu и W-Te-Ni изготовляют экраны для защиты от радиоактивного излучения и детали инерц. приборов, из сплавов W-Cu и W-Ag - электроконтакты, электроды для контактной сварки, прерыватели высокого напряжения и др. Твердые В. с. используют для изготовления инструментов для буровых работ в крепких породах, обработки металлов резанием, волочением, холодной штамповкой и др. Дисперсноупрочненные сплавы - перспективные материалы для изготовления элементов конструкций, работающих под нагрузкой при высоких т-рах.

Лит.: Свойства и применение металлов и сплавов для электровакуумных приборов. Справочное пособие, М., 1973; Копейки и Ч. В., Структура и свойства тугоплавких металлов, М., 1974; Савицкий Е. М., Поварова К. Б., Макаров П. В., Металловедение вольфрама. М.. 1978; Зеликман А. Н., Никитина Л. С., Вольфрам, М., 1978. Ю.М.Королев, B.C. Фастовский.





2006-2013. Электронные Толковые Cловари. oasis[dog]plib.ru
