Электронные Толковые Словари
Реклама

Химическая энциклопедия
"АНИЛИНО-ФОРМАЛЬДЕГИДНЫЕ СМОЛЫ"

/ Главная / Химическая энциклопедия / буква А / АНИЛИНО-ФОРМАЛЬДЕГИДНЫЕ СМОЛЫ
Химическая энциклопедия

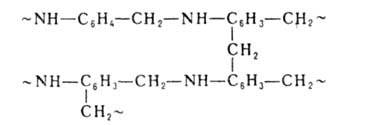

АНИЛИНО-ФОРМАЛЬДЕГИДНЫЕ СМОЛЫ , термореактивные или термопластичные продукты взаимод. анилина с формальдегидом. Термореактивные смолы получают поликонденсацией анилина (1 моль) и формалина (1,5 моль) в водной среде (кат. - HCl). Смолу выделяют из реакц. смеси, добавляя в нее 25%-ный р-р NaOH, осадок промывают водой, сушат до остаточной влажности не более 7% и измельчают. Отверждение смолы (обычно при 180 °С), в к-ром участвуют содержащиеся в ней метилольные группы —СН2ОН, сопровождается образованием сетчатых структур типа:

Отвержденные А.-ф.с. - непрозрачные желто-коричневые в-ва, устойчивые к действию воды, щелочей, масел, разлагающиеся сильными к-тами, темнеющие на свету. По электроизоляц. св-вам они превосходят меламино-, мочевино- и феноло-формальд. смолы.

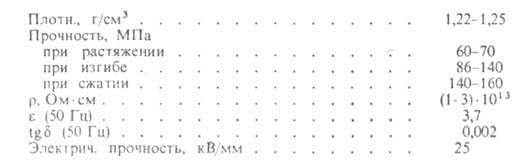

Нек-рые характеристики ненаполненных отвержденных А.-ф. с. приведены ниже:

Термореактивные А.-ф. с. используют гл. обр. как отвердители эпоксидных смол. Применение А.-ф. с. в кач-ве связующих полимерных материалов (пресс-порошков, слоистых пластиков и др.) ограничивается их невысокой скоростью отверждения и низкой т-рой размягчения (ок. 90°С) отвержденных продуктов. Большее значение как связующие имеют феноло-анилино-формальд. смолы (мол. м. 400-1000), к-рые синтезируют аналогично резольным феноло-формальд. смолам и перерабатывают методами прессования или литья под давлением, гл. обр. в изделия электро-техн. назначения.

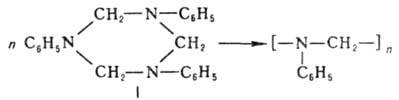

Термопластичные смолы получают, напр., взаимод. эквимолярных кол-в анилина и формальдегида в нейтральной или слабокислой среде и послед. нагреванием образующегося ангидроформальдегиданилина (ф-ла I) с минеральными или орг. к-тами при 130-180 °С:

Эти А.-ф. с.-хрупкие низкомол. в-ва от желтого до красно-коричневого цвета; т. размягч. 72-85°С; раств. в смесях спирта с бензолом. Модифициров. термопластичные А.-ф. с., получаемые взаимод. I с растит. маслами (250-270 °С) или с жирными к-тами масел (230-240 °С), применяют как пленкообразователи электроизоляц. лаков (электрич. прочность покрытий достигает 50-70 кВ/мм).

Лит.: Энциклопедия полимеров, т. 1, М., 1972, с. 146-49.





2006-2013. Электронные Толковые Cловари. oasis[dog]plib.ru
