АТОМНО-АБСОРБЦИОННЫЙ АНАЛИЗ
(атомно-абсорбц. спектрометрия),
метод количеств. элементного анализа по атомным спектрам поглощения (абсорбции).
Через слой атомных паров пробы, получаемых с помощью атомизатора (см. ниже),
пропускают излучение в диапазоне 190-850 нм. В результате поглощения квантов
света атомы переходят в возбужденные энергетич. состояния. Этим переходам
в атомных спектрах соответствуют т. наз. резонансные линии, характерные
для данного элемента. Согласно закону Бугера-Ламберта-Бера (см. Абсорбционная спектроскопия
), мерой концентрации элемента служит оптич. плотность
A = lg(I0/I), где I0 и I-интенсивности излучения
от источника соответственно до и после прохождения через поглощающий слой.

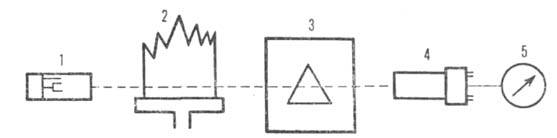

Принципиальная схема пламенного атомно-абсорбционного спектрометра:
1-источник излучения; 2-пламя; 3-монохрома гор; 4-фотоумножитель; 5-регистрирующий или показывающий прибор.
Приборы для А.-а.а. - атомно-абсорбц. спектрометры-прецизионные высокоавтоматизир.
устройства, обеспечивающие воспроизводимость условий измерений, автоматич.
введение проб и регистрацию результатов измерения. В нек-рые модели встроены
микроЭВМ. В кач-ве примера на рис. приведена схема одного из спектрометров.
Источником линейчатого излучения в спектрометрах чаще всего служат одноэлементные
лампы с полым катодом, заполняемые неоном. Для определения нек-рых легколетучих
элементов (Cd, Zn, Se, Те и др.) удобнее пользоваться высокочастотными
безэлектродными лампами.
Перевод анализируемого объекта в атомизированное состояние и формирование
поглощающего слоя пара определенной и воспроизводимой формы осуществляется
в атомизаторе-обычно в пламени или трубчатой печи. Наиб. часто используют
пламя смесей ацетилена с воздухом (макс. т-ра 2000°С) и ацетилена с N2O
(2700°С). Горелку со щелевидным соплом длиной 50-100 мм и шириной 0,5-0,8
мм устанавливают вдоль оптич. оси прибора для увеличения длины поглощающего
слоя.
Трубчатые печи сопротивления изготавливают чаще всего из плотных сортов
графита. Для исключения диффузии паров через стенки и увеличения долговечности
графитовые трубки покрывают слоем газонепроницаемого пироуглерода. Макс.
т-ра нагрева достигает 3000 °С. Менее распространены тонкостенные трубчатые
печи из тугоплавких металлов (W, Та, Мо), кварца с нихромовым нагревателем.
Для защиты графитовых и металлич. печей от обгорания на воздухе их помещают
в полугерметичные или герметичные камеры, через к-рые продувают инертный
газ (Аr, N2).
Введение проб в поглощающую зону пламени или печи осуществляют разными
приемами. Р-ры распыляют (обычно в пламя) с помощью пневматич. распылителей,
реже-ультразвуковых. Первые проще и стабильнее в работе, хотя уступают
последним в степени дисперсности образующегося аэрозоля. Лишь 5-15% наиб.
мелких капель аэрозоля поступает в пламя, а остальная часть отсеивается
в смесительной камере и выводится в сток. Макс. концентрация твердого в-ва
в р-ре обычно не превышает 1%. В противном случае происходит интенсивное
отложение солей в сопле горелки.
Термич. испарение сухих остатков р-ров - осн. способ введения проб в
трубчатые печи. При этом чаще всего пробы испаряют с внутр. пов-сти печи;
р-р пробы (объемом 5-50 мкл) вводят с помощью микропипетки через дозировочное
отверстие в стенке трубки и высушивают при 100°С. Однако пробы испаряются
со стенок при непрерывном возрастании т-ры поглощающего слоя, что обусловливает
нестабильность результатов. Чтобы обеспечить постоянство т-ры печи в момент
испарения, пробу вводят в предварительно нагретую печь, используя угольный
электрод (графитовую кювету) графитовый тигель (печь Вудриффа), металлич.
или графитовый зонд. Пробу можно испарять с платформы (графитового корытца),
к-рую устанавливают в центре печи под дозировочным отверстием. В результате
значит. отставания т-ры платформы от т-ры печи, нагреваемой со скоростью
ок. 2000 К/с, испарение происходит при достижении печью практически постоянной
т-ры.
Для введения в пламя твердых в-в или сухих остатков р-ров используют
стержни, нити, лодочки, тигли из графита или тугоплавких металлов, помещаемые
ниже оптич. оси прибора, так что пары пробы поступают в поглощающую зону
с потоком газов пламени. Графитовые испарители в ряде случаев дополнительно
подогревают электрич. током. Для исключения мех. потерь порошкообразных
проб в процессе нагрева применяются испарители типа цилиндрических капсул,
изготовленные из пористых сортов графита.
Иногда р-ры проб подвергают в реакционном сосуде обработке в присут.
восстановителей, чаще всего NaBH4. При этом Hg, напр., отгоняется
в элементном виде, As, Sb, Bi и др.-в виде гидридов, к-рые вносятся в атомизатор
потоком инертного газа. Для монохроматизации излучения используют призмы
или дифракционные решетки; при этом достигают разрешения от 0,04 до 0,4
нм.
При А.-а. а. необходимо исключить наложение излучения атомизатора на
излучение источника света, учесть возможное изменение яркости последнего,
спектральные помехи в атомизаторе, вызванные частичным рассеянием и поглощением
света твердыми частицами и молекулами посторонних компонентов пробы. Для
этого пользуются разл. приемами, напр. модулируют излучение источника с
частотой, на к-рую настраивают приемно - регистрирующее устройство, применяют
двухлучевую схему или оптич. схему с двумя источниками света (с дискретным
и непрерывным спектрами). наиб. эффективна схема, основанная на зеемановском
расщеплении и поляризации спектральных линий в атомизаторе. В этом случае
через поглощающий слой пропускают свет, поляризованный перпендикулярно
магн. полю, что позволяет учесть неселективные спектральные помехи, достигающие
значений А = 2, при измерении сигналов, к-рые в сотни раз слабее.
Достоинства А.-а.а. - простота, высокая селективность и малое влияние
состава пробы на результаты анализа. Ограничения метода - невозможность
одновременного определения неск. элементов при использовании линейчатых
источников излучения и, как правило, необходимость переведения проб в р-р.
А.-а.а. применяют для определения ок. 70 элементов (гл. обр. металлов).
Не определяют газы и нек-рые др. неметаллы, резонансные линии к-рых лежат
в вакуумной области спектра (длина волны меньше 190 нм). С применением
графитовой печи невозможно определять Hf, Nb, Та, W и Zr, образующие с
углеродом труднолетучие карбиды. Пределы обнаружения большинства элементов
в р-рах при атомизации в пламени 1-100мкг/л, в графитовой печи в 100-1000
раз ниже. Абс. пределы обнаружени в последнем случае составляют 0,1-100
пг. Относит. стандартное отклонение в оптимальных условиях измерений достигает
0,2-0,5% для пламени и 0,5-1,0% для печи. В автоматич. режиме работы пламенный
спектрометр позволяет анализировать до 500 проб в час, а спектрометр с
графитовой печью-до 30 проб. Оба варианта часто используют в сочетании
с предварит. разделением и концентрированием экстракцией, дистилляцией,
ионным обменом, хроматографией, что в ряде случаев позволяет косвенно определять
нек-рые неметаллы и орг. соединения.
Методы А.-а. а. применяют также для измерения некоторых физ. и физ.-хим.
величин - коэф. диффузии атомов в газах, т-р газовой среды, теплот испарения
элементов и др.; для изучения спектров молекул, исследования процессов,
связанных с испарением и диссоциацией соединений.
Лит.: Львов Б. В., Атомно-абсорбционный спектральный анализ,
М, 1966; Прайс В., Аналитическая атомно-абсорбционная спектроскопия, пер.
с англ., М., 1976; Харламов И.П., Еремина Г. В., Атомно-абсорбционный анализ
в черной металлургии, М., 1982; Николаев Г. И., Немец А. М., Атомно-абсорбционная
спектроскопия в исследовании испарения металлов, М., 1982; Хавезов И.,
Цалев Д., Атомно-абсорбционный анализ, пер. с болг., Л., 1983. Б. В.
Львов. Л. К. Ползик.
